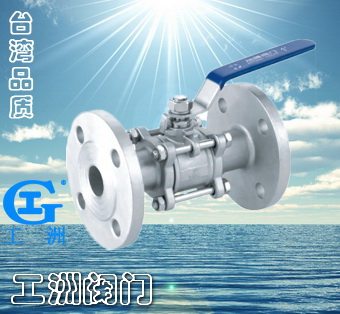

一、產品[不銹鋼三片式法蘭球閥]的詳細資料： 產品型號：3PCQ41F-16P 產品名稱：不銹鋼三片式法蘭球閥 產品特點：應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕性液體三片式法蘭球閥,三片式球閥,法蘭球閥。
二、主要零件材料： 序號NO | 零件名稱 | 材質 | 不銹鋼 | 碳鋼 | 1 | 螺栓 | 不銹鋼SS304 | 碳鋼 | 2 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 | 3 | 螺母 | 不銹鋼SS304 | 碳鋼 | 4 | 閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB | 5 | 閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB | 6 | 球 | 不銹鋼CF8 | 不銹鋼CF8 | 7 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE | 8 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 | 9 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE | 10 | 壓緊螺母 | 不銹鋼SS304 | 不銹鋼SS304 | 11 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 | 12 | 螺母 | 不銹鋼SS304 | 不銹鋼SS304 | 13 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
三、不銹鋼三片式法蘭球閥主要尺寸： SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ | d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | H | 75 | 95 | 90 | 110 | 130 | 140 | 140 | 180 | 250 | W | 130 | 140 | 140 | 170 | 200 | 220 | 220 | 350 | 550 | n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
? 訂貨須知： 1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件 ? 相關產品： 意大利式超短型球閥 法蘭連接三通球閥 不銹鋼高溫整體式球閥 三段式高壓法蘭球閥 美標金屬硬密封球閥 不銹鋼美標固定球閥 美標固定三段式球閥 Q347F蝸輪固定球閥 |
|
