一、產品［波紋管式減壓閥］的詳細資料：

產品型號： Y14H/F

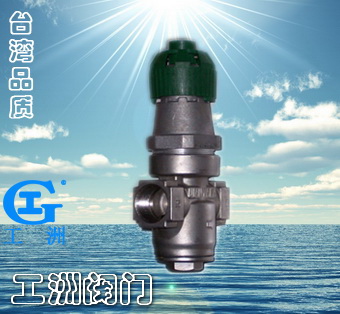

產品名稱： 波紋管式減壓閥

產品特點： 結構特點和用處: 減壓閥屬于直接作用式波紋管減壓閥,主要由閥座、閥瓣(鋼球)、波紋管組合件、彈簧等零件組成,通過調節彈簧設定出口壓力,當出口壓力減少時閥瓣開度增大,當出口壓力達到預定壓力時閥瓣開度減小，主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。 減壓閥是應時代節能的要求而設計的，具有多功能、超輕型的特點，廣泛用于工廠、賓館等水、蒸汽、空氣、氧氣、液化氣等管路上。使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便。內部結構使用波紋管，密封面帶有過濾網保護裝置，不容易損壞內部零件，大大提高使用壽命。

二、主要技術參數和性能指標：

殼體試不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

公稱壓力(Mpa)	1.6
殼體試驗壓力(Mpa)	2.4
密封試驗壓力(Mpa)	1.76
最高進口壓力(Mpa)	1.6
出口壓力范圍(Mpa)	0.05-1.0
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2P	GB12244-1989
最小壓差(Mpa)	0.15
滲漏量	GB12244-1989
適用介質	水、蒸汽、空氣、液體
工作溫度	≤220℃

三、主要零件材料：

四、不銹鋼減壓閥連接尺寸:
