一、概述：

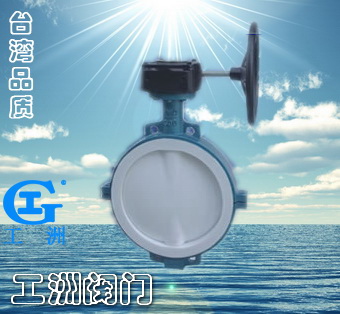

產品名稱：D71FS襯氟手動蝶閥

產品特點：對夾連接手動蝶閥,中線連接手動蝶閥,手動蝶閥

襯氟手動氣動的詳細資料：襯氟手動蝶閥,中線連接手動蝶閥,手動蝶閥

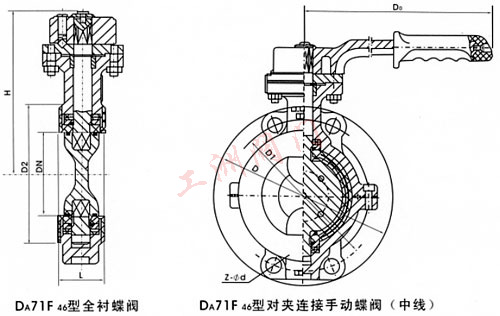

二、安裝圖：

三、D71FS襯氟手動蝶閥主要連接尺寸及重量：

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	F	B	Z-Φd	Do	H	W（kg）
DN（mm）	NPS（inch）	PN0.6（MPa）
40	11/2	33	130	100	80	3	16	4-Φ14	160	140	2.5
50	2	43	140	110	90	3	16	4-Φ14	200	145	3.5
65	21/2	46	160	130	110	3	16	4-Φ14	250	155	4.5
80	3	46	182	150	125	3	18	4-Φ18	250	165	6
100	4	52	205	170	145	3	18	4-Φ18	250	180	7.5
125	5	56	235	200	175	3	20	8-Φ18	300	203	11
150	6	56	260	225	200	3	20	8-Φ18	300	225	16
200	8	60	315	280	255	3	22	8-Φ18	200*	275	48
250	10	68	370	335	310	3	24	12-Φ18	200*	315	60
300	12	78	435	395	362	4	24	12-Φ23	240*	348	75
350	14	78	485	445	412	4	26	12-Φ23	240*	415	82
400	16	102	535	475	462	4	28	16-Φ23	280*	460	123
450	18	114	590	550	518	4	28	16-Φ23	280*	500	150
500	20	127	640	600	568	4	30	16-Φ23	320*	530	180
600	24	154	755	705	670	5	30	20-Φ25	320*	610	225
700	28	165	860	810	775	5	32	24-Φ25	360*	675	315
800	32	190	975	920	880	5	34	24-Φ30	360*	805	385
900	36	203	1075	1020	980	5	36	24-Φ30	380*	995	420
1000	40	216	1175	1120	1080	5	36	28-Φ30	400*	1170	620
1200	48	254	1400	1340	1295	5	40	32-Φ34	400*	1295	788

訂貨須知：
一、①襯氟手動蝶閥產品名稱與型號②襯氟手動蝶閥口徑③襯氟手動蝶閥是否帶附件二、若已經由設計單位選定公司的襯氟手動蝶閥型號，請按襯氟手動蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
