??? UHZ-517系列磁翻柱液位計是公司引進吸收國外同類產品，并加以提高研制生產的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，顯示醒目，讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警和控制，配上LB型液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

二、結構原理：

??? 液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

三、適用范圍：

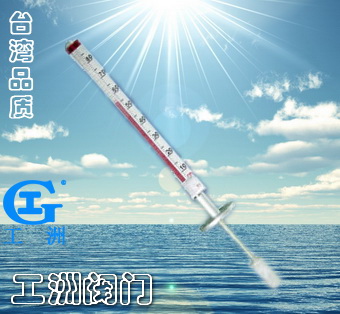

??? UHZ-517T34/T35頂裝式磁性翻柱液位計適合于各種地下儲罐及側面不宜開口的容器的液位測量，產品可以做到高密封、防泄漏，由于液體介質與指示器完全隔離，測量液位非常安全、可靠、耐用。儀表可現場顯示液位高度，配上液位報警、控制開關，可實現液位的上、下限報警和控制，配上LB型液位變送器，可將液位信號轉換成二線制4～20mADC標準信號輸出，實現遠距離檢測、指示、記錄與控制。?
??? 由于結構上的原因，液位計在測量時存在一定的盲區值N，對于不同的介質密度，盲區值也不一樣。本廠儀表出廠時，標尺刻度零位已遷移到實際值。
??? UHZ-517T34防腐型頂裝式磁性翻柱液位計接液部件為PP材質，頂導管304內襯PP。
??? UHZ-517T35防腐型接液部件為PTFE材質，頂導管304內襯PTFE，主要用于各種腐蝕性介質的液位測量。

四、技術參數：

測量范圍：UHZ-517T34：6000mm，UHZ-517T35：4000mm
工作壓力：1.0MPa
工作溫度：UHZ-517T34：-20～80℃
?????????UHZ-517T35：-20～200℃
精確度：±10mm
環境振動：頻率≤25Hz?振幅≤0.5mm
跟隨速度：≤0.08m/s
介質粘度：≤0.4Pa.S
介質密度：0.65～2g/cm3
過程連接：
????頂部安裝法蘭：DN100?PN1.0
????法蘭標準：HG20592～20635-97其它法蘭標準請用戶注明。

可選項：

口	??液位開關
R	??4～20mA二線制變送器
D	??隔爆型：dIIBT4
E	??本安型：ibIICT4
F	??配隔離安全柵
A	??XGTH-510(豎式)顯示調節報警儀
B	??XGTA一810(橫式)顯示調節報警儀
J2	??循環水加熱夾套
J3	??真空夾套
J4	??電伴熱裝置
一口	??測量范圍
一口	??介質密度(g／cm3)
一口	??工作壓力(MPa)

五、使用注意：

1.?UHZ-517T35產品出廠時已裝配完整，用戶收到產品后將產品直接裝上即可。
2.?其它幾種型式產品為防止運輸過程中浮子連桿組件上下移動造成損壞，液位計出廠包裝時將主導管組件與連桿組件分體包裝，用戶收到產品后按上述安裝步驟將液位計裝配完畢再投入使用。
3.?液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。校正磁鋼出廠時配套。
4.?由于產品結構原因，測量時底端有一測量盲區，產品加工時已按實際液位對面板刻度進行遷移。如配遠傳變送器，變送輸出4mA對應刻度低限，可在DCS或二次儀表中進行遷移。
5.?配套儀表及附件詳細內容具體見相應儀表附件說明書。

維護：液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

訂貨須知：
一、①頂裝式防腐型磁翻柱液位計產品名稱與型號②頂裝式防腐型磁翻柱液位計口徑③頂裝式防腐型磁翻柱液位計是否帶附件二、若已經由設計單位選定公司的頂裝式防腐型磁翻柱液位計型號，請按頂裝式防腐型磁翻柱液位計型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?
