一、產品[滑道滾球式止回閥]的詳細資料： 產品名稱：滑道滾球式止回閥 產品特點：微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可?？稍掠诶渌?、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
二、主要技術參數： 型號 | 公稱壓力
（MPa） | 殼體試驗
壓力（MPa） | 密封試驗
壓力（MPd) | 閥體材料 | 球體材料 | HQ44 45X10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 | HQ44 45X16 | 1.6 | 2.4 | 1.76 |

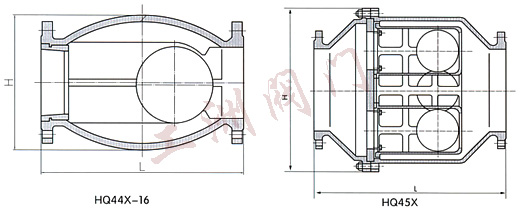

三、滑道滾球式止回閥主要外形尺寸： HQ44X-10 16外尺寸 | 公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 | L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 | H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 | 連接尺寸 | 法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準 |
四、滑道滾球式止回閥主要外形尺寸： HQ45X-10 16外尺寸 | 公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 | H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 | 連接尺寸 | 法蘭連接尺寸PNl 0MP0接GB421 6 4―8,4+PNl 6MP0按GB4216 5―84標準 |
訂貨須知：
一、①滑道滾球式止回閥產品名稱與型號②滑道滾球式止回閥口徑③滑道滾球式止回閥是否帶附件二、若已經由設計單位選定公司的滑道滾球式止回閥型號，請按滑道滾球式止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
