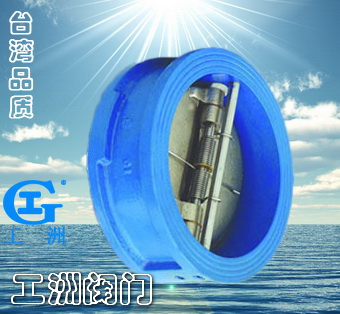

一、產品[靜音式止回閥]的詳細資料： 產品名稱：靜音式止回閥 產品特點：大口徑靜音止回潤采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證最小的壓力損失。靜音式止目閥安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
二、主要技術參數： 公稱通徑 | DN300-600mm | 公稱壓力 | 1.0/1.6/2.5MPa | 工作溫度 | 0℃-80℃ | 密封試驗 | 1.1倍公稱壓力 | 殼體試驗 | 1.5倍公稱壓力 |
三、材質說明： 序號 | 零件名稱 | 材質 | 1 | 閥體 | GG25 | 2 | 閥盤 | QA19-4 | 3 | 軸承 | QA19-4 | 4 | 彈簧 | SYS316 | 5 | 導流體 | GG25 | 6 | 閥座 | QA19-4 |
四、主要外形尺寸(法蘭鉆孔按GB／Tl7241.6―1998標準)： 型號 | 公稱通徑 | D1 | D2 | D3 | N-ΦD | L | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | CVKR-0300 | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | CVKR-0350 | DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | CVKR-0400 | DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | CVKR-0450 | DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | CVKR-0500 | DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | CVKR-0600 | DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | CVKR-0700 | DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | CVKR-0800 | DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | CVKR-0900 | DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | CVKR-1000 | DN1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | CVKR-1200 | DN1200 | - | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 |
訂貨須知：
一、①靜音式止回閥產品名稱與型號②靜音式止回閥口徑③靜音式止回閥是否帶附件二、若已經由設計單位選定公司的靜音式止回閥型號，請按靜音式止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
