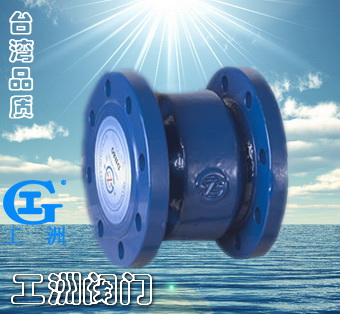

一、產品[靜音止回閥]的詳細資料： 產品型號：CVKR型 產品名稱：靜音止回閥
二、主要性能規范： 型號 | 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用介質 | 工作溫度 | H41X一10 | 1.0MPa | 1.5 MPa | 1.1 MPa | 水及弱腐蝕性流體 | 0～80℃ | H41X一16 | 1.6 MPa | 2.4 MPa | 1.76 MPa | 水及弱腐蝕性流體 | 0～80℃ |
三、主要零件材料： 型號 | 閥 體 | 密封口 | 彈 簧 | H41X-10 | 鑄鐵或不銹鋼 | 丁腈橡膠（NBR） | 不銹鋼絲ICrl8Ni9Ti | H41X-16 | 鑄鋼或不銹鋼 | 丁腈橡膠（NBR） | 不銹鋼絲IC rl8Ni9Ti |
四、外形、連接、結構尺寸： 公稱壓力 | 公稱通徑 | 尺 寸 | L | D | K | b | Z一Φd | 1.0 | 40 | 112 | 145 | 110 | 18 | 4-18 | 50 | 120 | 160 | 125 | 20 | 4-18 | 65 | 130 | 180 | 145 | 20 | 4-18 | 80 | 150 | 195 | 160 | 22 | 8-18 | 100 | 165 | 215 | 80 | 24 | 8-18 | 125 | 190 | 245 | 210 | 26 | 8-18 | 150 | 210 | 280 | 240 | 26 | 8-22 | 200 | 255 | 335 | 295 | 28 | 8-22 | 250 | 310 | 390 | 350 | 28 | 12-22 | 300 | 320 | 440 | 400 | 28 | 12-22 | 350 | 380 | 500 | 460 | 30 | 16-22 | 400 | 405 | 565 | 515 | 32 | 16-26 | 450 | 430 | 615 | 565 | 32 | 20-26 | 500 | 450 | 670 | 620 | 34 | 20-26 | 600 | 510 | 780 | 725 | 36 | 20-30 | 1.6 | 40 | 112 | 145 | 110 | 18 | 4-18 | 50 | 120 | 160 | 125 | 20 | 4-18 | 65 | 130 | 180 | 145 | 20 | 4-18 | 80 | 150 | 195 | 160 | 22 | 8-18 | 100 | 165 | 215 | 180 | 24 | 8-18 | 125 | 190 | 245 | 210 | 26 | 8-18 | 150 | 210 | 280 | 240 | 26 | 8-22 | 200 | 255 | 335 | 295 | 30 | 12-22 | 250 | 310 | 405 | 355 | 32 | 12-26 | 300 | 320 | 460 | 410 | 32 | 12-26 | 350 | 380 | 520 | 470 | 36 | 16-26 | 400 | 405 | 580 | 525 | 38 | 16-30 | 450 | 430 | 640 | 585 | 40 | 20-30 | 500 | 450 | 715 | 650 | 42 | 20-33 | 600 | 510 | 840 | 770 | 48 | 20-36 |
訂貨須知：
一、①CVKR型靜音止回閥產品名稱與型號②CVKR型靜音止回閥口徑③CVKR型靜音止回閥是否帶附件二、若已經由設計單位選定公司的CVKR型靜音止回閥型號，請按CVKR型靜音止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
