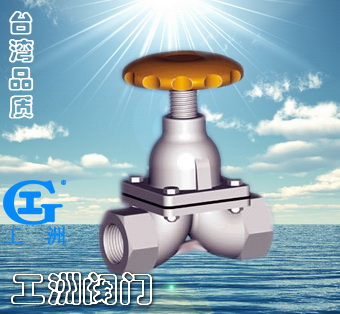

一、產品[內螺紋隔膜閥]的詳細資料： 產品型號：EG11W 產品名稱：內螺紋隔膜閥 產品特點：設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W內螺紋隔膜閥

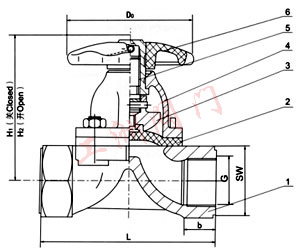

部件列表：1．閥體 2．隔膜 3．閥瓣 4．閥桿 5．閥蓋 6、手輪 二、用途： 本閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
適用溫度：≤120℃、≤150℃(按照隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6 三、材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
隔膜：橡膠
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵 四、測試： 襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1 五、內螺紋隔膜閥主要尺寸參數： 公稱通徑 | 公稱壓力
MPa | 工作壓力
MPa | L
mm | SW
mm | b
mm | H1
mm | H2
mm | D0
mm | 質量
Kg/kilos | DN | G | 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 | 10 | 3/8 | 50 | 24 | - | - | - | 45 | 0.7 | 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | 32 | 1 1/4 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 | 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 |
訂貨須知：
一、①內螺紋隔膜閥產品名稱與型號②內螺紋隔膜閥口徑③內螺紋隔膜閥是否帶附件二、若已經由設計單位選定公司的內螺紋隔膜閥型號，請按內螺紋隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
