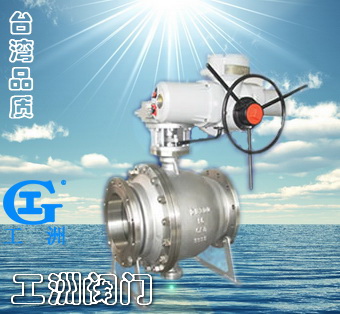

Q947F固定式電動球閥

一、概述：



????? Q947型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

二、電動球閥規格參數：

執行機構技術參數
閥體參數
電源
AC380/220V
公稱通徑
DN50～1200mm
動作范圍
0～90° 0～360°
泄漏量
軟密封:零泄漏
硬密封:≤額定流量的10-5
動作時間
15秒/30秒/60秒
執行機構
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
保護裝置
過熱保護
流量特性
快開特性
環境溫度
-30°～60°
可調范圍
250:1
350:1
手動操作
同附帶手柄操作
基本誤差
±1%
限位
電氣、機械二重限位
死區
≤1%
防護等級
相當于IP-65
回差
≤1%
位置測量
可選裝開關或電位計
適用溫度
密封面
進線接口
PE1/2
