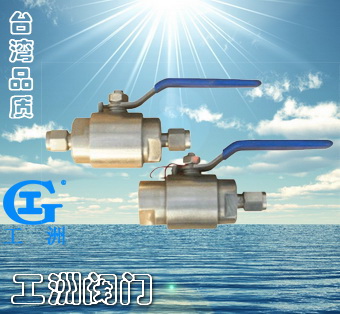

一、產品[汽源球閥]的詳細資料： 產品型號：QG.Y1 產品名稱：汽源球閥 產品特點：汽源球閥,QG.Y1汽源球閥,QG.Y1卡套式球閥 汽源球閥的詳細資料：汽源球閥,QG.Y1汽源球閥,QG.Y1卡套式球閥 二、主要性能規范及主要零件材料： 型號 | 名稱 | 公稱壓力 | 強度試驗壓力 | 密封試驗壓力 | 主要材料 | 適用溫度（℃） | 閥體 | 閥座 | 球 | 閥桿 | 填料 | QG?Y1 | 氣源球閥 | 1.0
2.5 | 1.5PN | 1.1PN | H62 | 耐酸鋼 | 聚四氟乙烯PTFE | 常溫 | QY-1 | 氣動管路球閥 | QY-2 | QY-3 | QG?Y1 | 卡套式球閥 | 2.5
4.0
6.4 | 碳鋼耐酸鋼 | 耐酸鋼 | 聚四氟乙烯PTFE | -20~200 | QH J?Y1 | QG?Y1 | 取壓球閥 | QH J?AY1 | QG?M1 | 壓力表球閥 | QH J?M1 | Q11SA | 內螺紋球閥 | 柔性石墨 | -40~150 | Q91SA | 異徑球閥 |
三、汽源球閥主要尺寸： 型號 | 名稱 | 公稱通徑DN（mm） | 配管通徑Do（mm） | 結構長度L（mm） | QG?Y1 | 氣源球閥 | 1、6 | 6、8 | 90 | QY-1 | 氣動管路球閥 | - | 6、8、10 | 66、68、80 | QY-2 | 氣動管路球閥 | - | 6、8、10 | 65、66、67 | QY-3 | 氣動管路球閥 | - | 6、8、10 | 65、66、67 | QG?Y1 | 卡套式球閥 | 10 | 12、14 | 130 | QH J?Y1 | 卡套式球閥 | 10、15 | 12、14、18 | 130 | QG?Y1 | 取壓球閥 | 10 | 12、14 | 105 | QH J?AY1 | 取壓球閥 | 10、15 | 12、14、18 | 105 | QG?M1 | 壓力表球閥 | 10 | - | 145 | QH J?M1 | 壓力表球閥 | 3 | - | 145 | Q11SA | 內螺紋球閥 | 10、15 | - | 68 | Q91SA | 異徑球閥 | 10 | 14 | 100 |
? 訂貨須知： 1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件 ? 相關產品： 意大利式超短型球閥 法蘭連接三通球閥 不銹鋼高溫整體式球閥 三段式高壓法蘭球閥 美標金屬硬密封球閥 不銹鋼美標固定球閥 美標固定三段式球閥 Q347F蝸輪固定球閥 |
|
