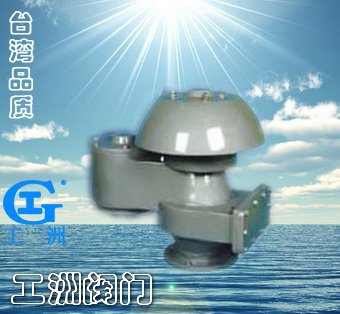

一、性能及特點： ??? QZF-89型全天候阻火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。 二、主要技術參數： | 正壓 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) | | 負壓 | 294.2Pa(36mmH2O) |
三、零部件材料： | 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 | | 正壓閥盤材料 | 不銹鋼304、316、鋁合金 | | 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE | | 環境溫度 ℃ | -30~60 |

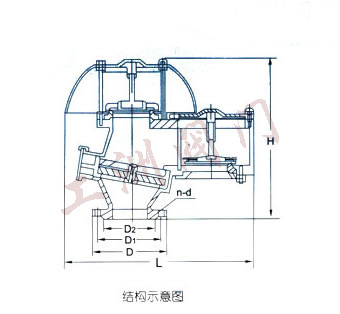

四、QZF-89型全天候阻火呼吸閥國標法蘭連接外形尺寸： GB、JB 規格 | 安裝尺寸 | | D | L | H | N-d | DN50 | ?110 | ?140 | 362 | 360 | 4×14 | | DN80 | ?170 | ?185 | 513 | 445 | 4×18 | DN100 | ?170 | ?205 | 513 | 445 | 4×16 | DN150 | ?225 | ?260 | 640 | 610 | 8×18 | DN200 | ?280 | ?315 | 770 | 700 | 8×18 | | DN250 | ?335 | ?370 | 918 | 828 | 12×18 | | DN300 | ?395 | ?435 | 1050 | 910 | 12×23 |
五、QZF-89型全天候阻火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準 | 規格 | 安裝尺寸 | | D1 | D | L | H | N-d | | 2" | 120.5 | 152 | 362 | 360 | 4×14 | | 3" | 152.5 | 190 | 513 | 445 | 4×18 | | 4" | 190.5 | 229 | 513 | 445 | 4×16 | | 6" | 241.5 | 254 | 640 | 610 | 8×18 | | 8" | 298.5 | 343 | 770 | 700 | 8×18 | | 10" | 362 | 406 | 918 | 828 | 12×18 | | 12" | 483 | 432 | 1050 | 910 | 12×23 |
訂貨須知：
一、①Q(mào)ZF-89型全天候阻火呼吸閥產品名稱與型號②QZF-89型全天候阻火呼吸閥口徑③QZF-89型全天候阻火呼吸閥是否帶附件二、若已經由設計單位選定公司的QZF-89型全天候阻火呼吸閥型號，請按QZF-89型全天候阻火呼吸閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
