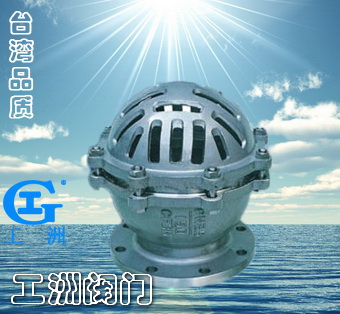

一、產品[升降式底閥]的詳細資料： 產品型號：H42X-2.5型 產品名稱：升降式底閥 產品特點：本閥安裝在水泵吸水管路的底端，能自動阻止流體倒流。
二、性能規范： 型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | 強度（水）MPa | 密封（水）MPa | H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
三、主要零件材料： 零件名稱 | 材料 | 閥體、閥蓋、閥瓣 | 灰鑄鐵 304 316 316L | 密封圈 | 橡膠 | 墊片 | 石棉板 |
四、升降式底閥外形尺寸和連接尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 | 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 |
訂貨須知：
一、①升降式底閥產品名稱與型號②升降式底閥口徑③升降式底閥是否帶附件二、若已經由設計單位選定公司的升降式底閥型號，請按升降式底閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
