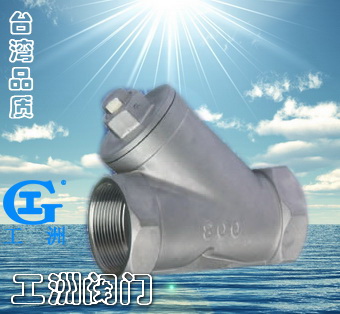

一、產品[過濾器 ]的詳細資料： 產品型號：TYG型 產品名稱：過濾器 產品特點：TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。過濾器價格,過濾器報價,過濾器廠家。 二、特點： 1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積?。亓枯p。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。 三、主要零件部件材料表：

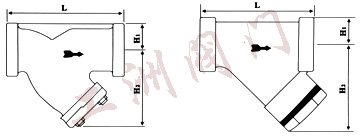

四、TYG型螺紋過濾器技術參數表： Model
產品型號 | Nominal
Diameter(DN)
公稱通徑 | Connection
連接方式 | Nominal
Pressure(MPa)
公稱壓力 | Max．AIlowable
TMP(℃)
最高允許溫度 | External Dimensions(mm)
外形尺寸 | L | H1 | H2 | ATGN W-16 64A | 15―20
25 | Thread Socket weld
螺紋承插焊 | 1.6―6.4 | 425 | 90
100 | 20
23 | 78
88 | ATGN W-16 64A | 32―40
50 | Thread Socket weld
螺紋承插焊 | 1.6―6.4 | 425 | 130
150 | 32
38 | 120
128 | ATGN W-16 25A | 65
80 | Thread Socket weld
螺紋承插焊 | 1.6―2.5 | 350 | 210
230 | 44
54 | 180
192 | ATGN W-16 25B | 15―20
25 | Thread Socket weld
螺紋承插焊 | 1.6―2.5 | 350 | 75、85
90 | 20
23 | 75
85 | ATGN W-16 25B | 32―40
50 | Thread Socket weld
螺紋承插焊 | 1.6―2.5 | 350 | 120
140 | 32
38 | 113
122 | ATGN F-16 25C | 15―20
25 | Thread Flange
螺紋法蘭 | 1.6―2.3 | 250 | 85
95 | 22
25 | 78
88 | ATGN F-16 25C | 32―40
50 | Thread Flange
螺紋法蘭 | 1.6―2.3 | 250 | 130
150 | 35
40 | 115
125 |
訂貨須知：
一、①TYG型螺紋過濾器產品名稱與型號②TYG型螺紋過濾器口徑③TYG型螺紋過濾器是否帶附件二、若已經由設計單位選定公司的TYG型螺紋過濾器型號，請按TYG型螺紋過濾器型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
