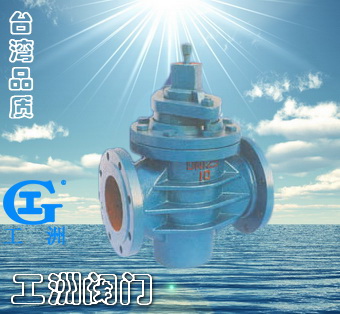

一、產品[旋塞閥]的詳細資料: 產品名稱： 油密封旋塞閥
二、主要性能規范： 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作壓力P（MPa） | 適用介質 | 適用溫度(℃)聚四氟乙烯 | 殼體 | 密封 | 1.0 | 1.5 | 1.1 | 1.0 | 煤氣、油品 | ≤100 |

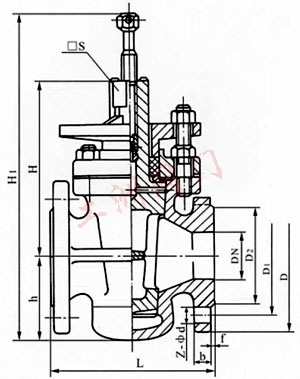

三、X47油密封旋塞閥主要尺寸： 公稱通徑DN（mm） | 尺寸 | L | D | D1 | D2 | □S | Z-∮d | H1 | 50 | 170 | 160 | 125 | 100 | 32 | 4-∮18 | 315 | 65 | 220 | 180 | 145 | 120 | 36 | 4-∮18 | 360 | 80 | 250 | 195 | 160 | 135 | 46 | 4-∮18 | 455 | 100 | 300 | 215 | 180 | 155 | 50 | 8-∮18 | 500 | 125 | 350 | 245 | 210 | 185 | 55 | 8-∮18 | 510 | 150 | 400 | 280 | 240 | 210 | 60 | 8-∮23 | 605 | 200 | 480 | 335 | 295 | 265 | 60 | 8-∮23 | 760 | 250 | 530 | 390 | 350 | 320 | 85 | 12-∮23 | 800 | 300 | 610 | 440 | 400 | 368 | 100 | 12-∮23 | 820 |
四、主要零件材料： 零件名稱 | 閥體、塞子 | 填料 | 墊片 | 材料 | 灰鑄鐵 | 橡膠石棉盤根 | 橡膠石棉板 |
訂貨須知：
一、①X47油密封旋塞閥產品名稱與型號②X47油密封旋塞閥口徑③X47油密封旋塞閥是否帶附件二、若已經由設計單位選定公司的X47油密封旋塞閥型號，請按X47油密封旋塞閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
