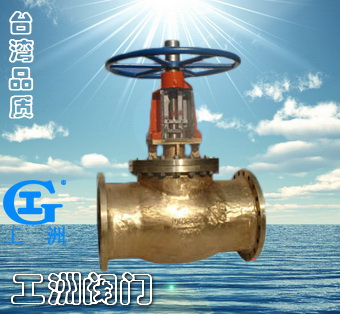

一、產品[氧氣專用截止閥]的詳細資料： 產品名稱：黃銅氧氣專用截止閥 產品特點：氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因?yàn)檠鯕鈱僖兹家妆ｋU(xiǎn)品，所以必需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。 技術參數 閥體材質 1Cr18Ni9Ti 公稱壓力PN(MPa) 2.5 公稱通徑DN(mm) 15-400 性能描述 特點 具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點。 二、壓力試驗： 公稱壓力 | 強度試驗 | 水密封試驗 | 上密封試驗 | 氣密封試驗 | 2.5 | 3.8 | 2.8 | 2.8 | 0.6 | 4.0 | 6.0 | 4.4 | 4.4 |
三、主要零件材料及性能： 體蓋 | 閥桿 | 閥瓣 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni19Ti | STL本體材質 | PTFE | PTFE | 常溫 | 氧氣 | ZCrZn16S14 |
四、氧氣專用截止閥規格主要尺寸： 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 | 凸面法蘭
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T | 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 305 | 160 | 32 | 180 | 135 | 100 | 78 | 16 | 4-φ14 | 316 | 160 | 40 | 200 | 145 | 110 | 85 | 16 | 4-φ14 | 328 | 180 | 50 | 230 | 160 | 125 | 100 | 16 | 4-φ14 | 356 | 200 | 65 | 290 | 180 | 145 | 120 | 18 | 4-φ14 | 389 | 280 | 80 | 310 | 195 | 160 | 135 | 20 | 4-φ14 | 400 | 280 | 100 | 350 | 215 | 180 | 155 | 20 | 4-φ14 | 460 | 320 | 125 | 400 | 245 | 210 | 185 | 22 | 4-φ14 | 528 | 320 | 150 | 480 | 280 | 240 | 210 | 24 | 4-φ14 | 668 | 450 | 200 | 600 | 335 | 295 | 265 | 26 | 4-φ14 | 795 | 500 | 250 | 650 | 405 | 355 | 320 | 30 | 4-φ14 | 910 | 560 | 300 | 750 | 460 | 410 | 375 | 30 | 4-φ14 | 1200 | 640 | 350 | 850 | 520 | 470 | 435 | 34 | 4-φ14 | 1290 | 720 | 400 | 950 | 580 | 525 | 485 | 36 | 4-φ14 | 1560 | 800 |
訂貨須知：
一、①氧氣專用截止閥產品名稱與型號②氧氣專用截止閥口徑③氧氣專用截止閥是否帶附件二、若已經由設計單位選定公司的氧氣專用截止閥型號，請按氧氣專用截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
