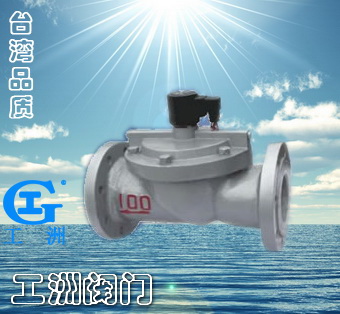

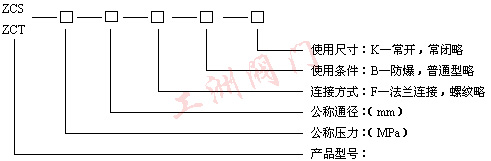

一、產品[水用電磁閥]的詳細資料： 產品型號：ZCS 產品名稱：水用電磁閥 產品特點：本閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。 水用電磁閥價格,水用電磁閥報價,水用電磁閥廠家。 二、型號規格說明：
三、原理： 本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。 四、技術參數： 工作介質 | 水、粘度≤4°E油及其它非腐蝕性液體 | 介質溫度°C | ≤60 | 公稱壓力（Mpa） | 1.0 | 工作壓差（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | 電源電壓 | AC200V，其余規格可作特殊訂貨（36V、12V、24V） | 流量系數（Kv） | 按JB/T7352-94規定 | 泄漏量（ml/min） | 按JB/T7352-94.F規定 | 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 功耗(VA) | 17 | 30 |

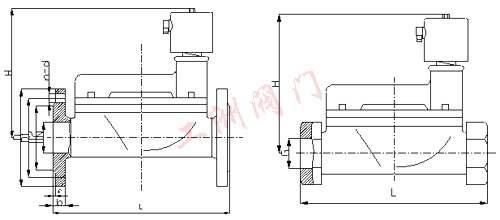

五、ZCS法蘭電磁閥安裝尺寸： 公稱通徑 DN | 內螺紋連接 | - | 法蘭連接 | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | H | L | G | H | L | D | D1 | D2 | b | f | n-d | 15 | 112 | 80 | 1/2 | - | - | - | - | - | - | - | - | 20 | 119 | 80 | 3/4 | - | - | - | - | - | - | - | - | 25 | 130 | 90 | 1 | 130 | 60 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | 50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | 65 | - | - | - | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | 80 | - | - | - | 253 | 310 | 200 | 160 | 132 | 22 | 3 | 8-Φ18 | 100 | - | - | - | 260 | 350 | 220 | 180 | 156 | 24 | 3 | 8-Φ18 | 125 | - | - | - | 315 | 400 | 250 | 210 | 184 | 26 | 3 | 8-Φ18 | 150 | - | - | - | 350 | 480 | 285 | 240 | 211 | 26 | 3 | 8-Φ22 | 200 | - | - | - | 390 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 | 250 | - | - | - | 430 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 | 300 | - | - | - | 480 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 |
? 訂貨須知：
一、①ZCS法蘭電磁閥產品名稱與型號②ZCS法蘭電磁閥口徑③ZCS法蘭電磁閥是否帶附件二、若已經由設計單位選定公司的ZCS法蘭電磁閥型號，請按ZCS法蘭電磁閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
