一、主要結構特點及用途： 1.本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。
2.密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。
3.結構簡單，緊湊，檢修方便，使用壽命長。
4.閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統
與大氣隔離，具有很好的真空密封性能。
5.本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。
該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。

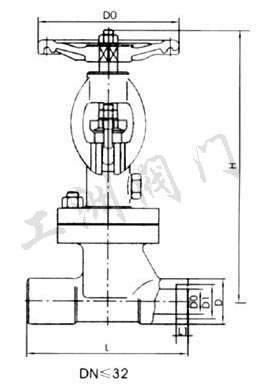

二、真空隔離截止閥結構形式及尺寸： NKJ61型真空隔離截止閥； NKZ44、NKZ64型真空隔離閘 ? 產 品 類 型 | 殼體強度試驗(MPa) | 上密封試驗(MPa) | 密封試驗(MPa) | 適 用 介 質 | 適用溫度(℃) | NKJ61H-40 | 6.0 | 4.4 | 4.4 | 水，蒸汽，空氣 | ≤425 | NKJ61H-64 | 9.6 | 7.0 | 7.0 | NKJ61H-100 | 15.0 | 11.0 | 11.0 | NKJ61Y-401 | 6.0 | 4.4. | 4.4 | 水，蒸汽，空氣 | ≤425 | NKJ61-601 | 9.6 | 7.0 | 7.0 | NKJ61Y-1001 | 15.0 | 11.0 | 11.0 |
三、主要零件材料： 零件名稱 | 閥體閥蓋 | 閥桿 | 閥瓣 | 密封面 | 閥桿螺母 | 填料 | 緊固件 | NKJ61H-C型 | 25或WCB | 鉻不銹鋼 | 鉻不銹鋼 | H:合金鋼 | 鋁青銅 | 膨脹復合石墨 | 優質碳鋼 | NKJ61Y-1型 | 鉻鉬鋼 | 20Cr1M01VA或38CrMoAIA | 12Cr1mo1VA | Y:硬質合金 | 鉻鉬鋼 |
訂貨須知：
一、①真空隔離截止閥產品名稱與型號②真空隔離截止閥口徑③真空隔離截止閥是否帶附件二、若已經由設計單位選定公司的真空隔離截止閥型號，請按真空隔離截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
? ? |
|
