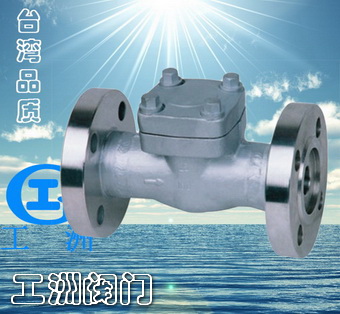

| 產品名稱： | 鍛鋼法蘭止回閥 |
| 產品型號： | H41Y |
| 產品口徑： | DN15-50 |
| 產品壓力： | 0.6~32.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
鍛鋼法蘭止回閥介紹： 雙正鍛鋼法蘭閥門有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是燭接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可須用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。
?
法蘭端閥門設計結構和特征：
法蘭閥門符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋 ? 鍛鋼法蘭止回閥準材質明細表 | 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | TypeA105 | Type F22 | Type F304(L) | TypeF316(L) | 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 銘牌 | SS | 3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 閥蓋 | A105 | A182F22 | A182 F304(L) | A182 F316(L) | 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE SS+PTFE | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8fMl | 適用介質 | 水、蒸氣、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
| | 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼：SS=不銹鋼 | ? 鍛鋼法蘭端止回閥尺寸和重量 | NPS | 1/2 | 3/4 | 1 | 1 1/4″ | 1 1/2″ | 2 | L(RF)
L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | 300 | 152 | 178 | 203 | 216 | 229 | 267 | 600 | 165 | 190 | 216 | 229 | 24l | 292 | H | 150,1300 | 61 | 6l | 79 | 95 | 103 | 118 | 600 | 6l | 79 | 95 | 103 | 118 | 135 | 重量 | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 | BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | 300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | 600 | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
|
|
