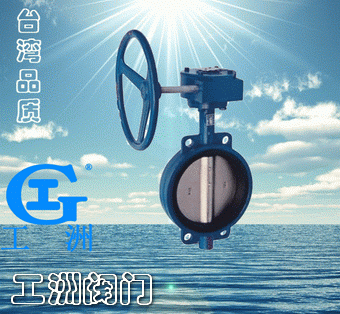

D371X蝸輪對夾式蝶閥概述：

D371X蝸輪對夾式蝶閥是一個圓盤蝶板，在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的閥門，蝶閥全開到全關通常是90°。 啟閉迅速，流體阻力小，可以經常操作。 結構簡單、體積小、重量輕。 可以運送泥漿在管路中積存液體最小。 調節性能可在0～90°靈敏調節。 主要技術參數： 工作溫度： X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ 閥體、閥桿材料 ：閥體材料：鑄鐵、碳鋼、不銹鋼、 閥桿材料：35#不銹鋼 適用介質 ： 水、蒸汽、油品及腐蝕性

AD371X蝸輪對夾式蝶閥外形尺寸，連接尺寸和重量

規格 Size A B C D L H D1 n-φ K E n1-φ1 φ2 G n2-M 總量 (kg) (mm) (inch) 50 2" 161 80 42 52.9 32 84.84 120 4-23 77 57.15 4-6.7 12.6 118 - 2.5 65 2.5" 175 89 44.7 64.5 32 96.2 136.2 4-26.5 77 57.15 4-6.7 12.6 137 - 3.2 80 3" 181 95 45.2 78.8 32 61.23 160 8-18 77 57.15 4-6.7 12.6 143 - 3.6 100 4" 200 114 52.1 104 32 70.80 185 4-24.5 92 69.85 4-10.3 15.77 156 - 4.9 125 5" 213 127 54.4 123.3 32 82.28 215 4-23 92 69.85 4-10.3 18.92 190 - 7 150 6" 226 139 55.8 155.6 32 91.08 238 4-25 92 69.85 4-10.3 18.92 212 - 7.8 200 8" 260 175 60.6 202.5 45 112.89 76.35 295 4-25 4-23 115 88.9 4-14.3 22.10 268 - 13.2 250 10" 292 203 65.6 250.5 45 92.40 357 4-29 115 88.9 4-14.3 28.45 325 - 19.2 300 12" 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.60 403 - 32.5 350 14" 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.60 436 - 41.3 400 16" 400 309 86.5 389.6 51.2 72 100.47 102.42 515 525 4-26 4-30 197 158.75 4-20.6 33.15 488 - 61 450 18" 422 328 105.6 440.51 51.2 72 88.39 91.51 565 585 4-26 4-30 197 158.75 4-20.6 38 539 - 79 500 20" 480 361 131.8 491.6 64.2 82 96.99 101.68 620 650 4-26 4-33 197 158.75 4-20.6 41.15 593 - 128 600 24" 562 459 152 592.5 70.2 82 113.42 120.46 725 770 20-30 20-36 276 215.9 4-22.2 50.65 816 - 188 700 28" 624 520 163 695 66 82 109.65 840 24-30 20-36 300 254 8-18 55 63.35 895 4-M33 284 800 32" 672 591 188 794.7 66 82 124 950 24-33 24-39 300 254 8-18 66 63.35 1015 - 368 900 36" 720 656 203 864.7 118 117.57 1050 24-33 300 254 8-18 75 1115 4-M30 713 1000 40" 800 721 216 965 142 129.89 1160 24-36 300 254 8-18 85 1230 4-M33 864
