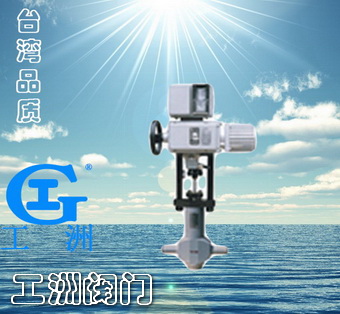

| 產品名稱： | 鍋爐定期排污閥 |
| 產品型號： | STV |
| 產品口徑： | DN25-100 |
| 產品壓力： | 0.6~10.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |

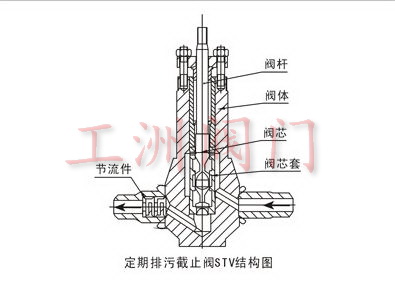

鍋爐定期排污截止閥STV是一種防空化的多級節流閥，也叫高壓差調節閥，結構新穎。驅動方式要程序控制和手動控制兩種，該閥用于電廠定期地排除鍋水中不溶解的沉淀雜質。也可當做高壓截止閥STJ使用。具有下列優點： 流體逐級降壓，流體方向不斷改變，增加流阻。控制流速，防止空化破壞。 4級多級節流，流體通道逐級擴大，以適合飽和液體隨壓力降低變成蒸汽容積擴大的特性，減少流體對閥芯沖刷磨蝕。 節流面與密封面分開，有效保護密封面。閥芯和閥芯套表面硬化處理，硬度達到HRC70左右，耐沖刷，壽命長。 閥芯表面開有大缺口，流體含有2-3mm，焊渣等固體顆粒，閥芯也不會卡死，動作靈活。 閥桿與電動執行機構推桿采用柔性連接，確保截止的關閉緊力。與調節閥通用，互換性好。 ? 技術參數和性能：公稱通徑：DN25,32,40,50
公稱壓力: PN25，32Mpa
閥體材料:20#鍛鋼
工作溫度：小于420C
泄漏量： 符合ANSI B16.104―1976 V級
閥內組件：不銹鋼
流體方向：高進地出? ? 技術參數和性能： 公稱通徑?? DN25，32，40，50，65，80，100 公稱壓力?? PN 25，32Mpa 閥體材料:20#鍛鋼 工作溫度：小于420C 流量特性? 等百分比特性 執行機構? 電動執行機構或氣動執行機構 泄漏量： 符合ANSI B16.104―1976 V級 閥內組件：不銹鋼 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | KV值 | 2.8-6.0 | 4.6-9.0 | 6.5-14.5 | 11-20 | 20-26 | 16-28 | 52 | 行程mm | 20 | 20 | 25 | 25 | ? | ? | 38 |
? 閥體組件外形尺寸： 公稱通徑 | A | B | H | H1 | D | T | 25 | 155 | 160 | 145 | 36 | 130 | 545 | 32 | 165 | 170 | 155 | 40 | 130 | 557 | 40 | 220 | 220 | 115 | ? | 130 | ? | 50 | 245 | 245 | 135 | ? | 130 | ? | 65 | ? | ? | ? | ? | ? | ? | 80 | 211 | 207 | 390 | 80 | 140 | 680 |
? 訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求 |
