| 產品名稱： | 上展式放料閥 |
| 產品型號： | FLJ41H |
| 產品口徑： | DN25-200 |
| 產品壓力： | 0.6~10.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |

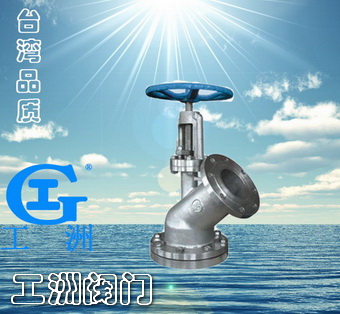

上展式放料閥產品介紹： 放料閥主要用于反映器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使放料閥密封圈表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。放料閥閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，上展式放料閥采取短行程閥瓣的設計。 ? 上展式放料閥應用范圍： 上展式放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。放料閥有各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。 上展式放料閥結構特點：放料閥門操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用. ? 上展式放料閥主要零件材質:
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 | | 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | | 閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | | 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | | 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 | | 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
| 上展式放料閥連接尺寸：
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | | D1 | D2 | D3 | D4 | D5 | D6 | | 25 | 115 | 80 | 115 | 85 | | | | 32 | 135 | 100 | 135 | 100 | | | | 40 | 145 | 110 | 145 | 110 | 80 | 60 | | 50 | 165 | 125 | 160 | 125 | 85 | 70 | | 65 | 180 | 145 | 180 | 145 | 130 | 85 | | 80 | 195 | 160 | 195 | 160 | 135 | 95 | | 100 | 215 | 180 | 215 | 180 | 160 | 130 | | 125 | 245 | 210 | 245 | 210 | 160 | 140 | | 150 | 280 | 240 | 280 | 240 | 185 | 165 | | 200 | 335 | 295 | 335 | 295 | / | / |
|
|
