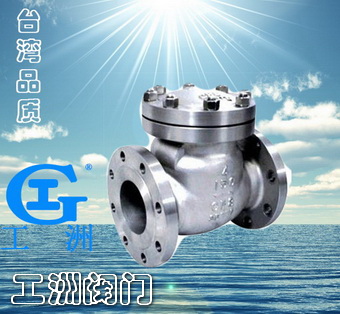

產品名稱：美標旋啟式止回閥產品型號：H44H產品口徑：2"-24"產品壓力：150Lb-1500Lb產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

美標止回閥特點
①產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
③搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
④閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。

?

類型	設計與制造	結構長度	法蘭尺寸	壓力～溫度	試驗～檢驗
旋啟式止回閥 升降式止回閥	ANSIB16.34 BS1868	ANS1B16.10	ANS1B16.5a	ANS1B16.34	AP1598

壓力試驗

公稱壓力	強度試驗		水密封試驗		氣密封試驗
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440

主要零件材料及性能

殼體	ASTM A216WCB								ASTMA351 Cf8
閥瓣及支架	WCB			CF8		CF8M		Monel
銷軸	F6a			F304		F316		Monel	F304
閥瓣表面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座表面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥瓣及支架
銷軸	F304L					F316L			F316
閥瓣表面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座表面	304L			STL	STL	316	STL	STL	316L	STL	STL

150Lb主要連接尺寸

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	203	216	241	292	330	356	495	622	699	787	914	978	978	1275
H	mm	142	166	178	236	252	266	314	368	429	455	410	560	600	880

300Lb、20K主要連接尺寸

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	267	292	318	356	400	444	533	622	711	838	864	978	1016	1346
H	mm	165	185	205	228	250	275	325	378	410	480	530	575	630	860

?

400Lb、主要連接尺寸

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L	mm	292	330	356	406	457	495	597	673	762	889	902	1016	1054
H	mm	190	203	229	267	292	330	381	406	457	528	546	597	635

600Lb、主要連接尺寸

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397
H	mm	203	229	235	286	292	330	381	457	584	835	684	752	975	1111

900Lb、主要連接尺寸

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
	DN	50	65	80	100	125	150	200	250	300	350	400
L	mm	368	419	381	457	559	610	737	838	965	1029	1130
H	mm	216	254	292	318	343	368	432	546	660	782	838

?

1500Lb、主要連接尺寸

尺寸	inch	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
	DN	65	80	100	125	150	200	250	300	350	400
L	mm	419	470	546	673	705	832	91	1130	1257	1384
H	mm	193	246	288	324	373	466	536	857	950	1020
