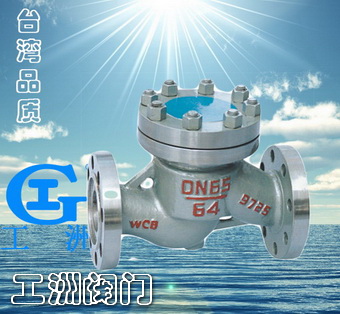

應用范圍：
法蘭連接升降式止回閥適用于公稱壓力PN1.6～16.0 Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置。適用介質為：水、油品、蒸汽等。

結構特點：
1. 止回閥產品設計制造按GB/T 12235設計制造檢驗，密封可靠，性能優良。
2. 閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3. 可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4. 閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5. 可按用戶要求制造不同結構形式和連接形式的止回閥,為各種設備配套使用。

標準規范：
設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

升降式止回閥性能規范：

閥體材料		公稱壓力 (MPa)	工作溫度 (℃)	適用介質
碳 鋼		1.6-6.4	≤425	水、油品、蒸汽
		10.0、16.0	≤450	／
不銹鋼	P	1.6-16.0	≤200	硝酸類
	R	／	／	醋酸類
鉻鎳鈦 耐熱鋼	PI	1.6-6.4	≤550	石油、石油產品
鉻鉬鋼		1.6-16.0	≤550	油

?

零件材料與工況：

零件名稱	閥體、閥蓋、閥瓣	密封面	搖桿	銷軸	墊片
零件材料	碳鋼	堆焊硬質合金	碳鋼	鉻不銹鋼	柔性石墨+304

主要尺寸及重量：

稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形 尺寸
		L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

升降式止回閥安裝和使用

1. 升降式止回閥通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2. 升降式止回閥安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3. 安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4. 升降式止回閥安裝在水平管道上，閥蓋向上。
