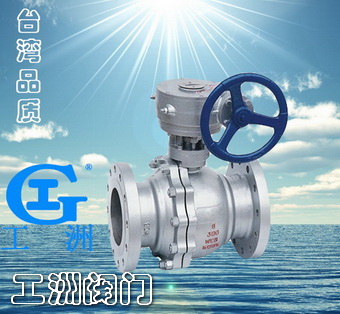

產品名稱：蝸輪浮動球閥產品型號：Q341產品口徑：DN15-200產品壓力：0.6~10.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

概述： 　　球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。 　　在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。 　　球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

? 主要零件材料: 序號 NO 零件名稱 材質 GB ASTM 1 閥體 WCB A2116-WCB 2 密封圈 PTFE PTFE 3 球體 1C18Ni9Ti SS304 4 螺母 35 A194-2H 5 螺柱 35CrMoA A193-B7 6 石體 WCB A216-WCB 7 墊片 柔性石墨+不銹鋼 B12.10-304F/.G 8 填料 PTFE PTFE 9 填料壓蓋 WCB A2116-WCB 10 定位片 25 A105 11 擋圈 65Mn AISI 1066 12 手柄 K33 A47-667 Gr.32510 13 閥桿 1Cr33 A276-410 14 螺釘 35 A193-B7 15 止推墊片 PTFE PTFE 技術規范: 設計依據 國標系列 美標系列 設計標準 GB/T12237 AP16D ANSI B16.34 法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10 結構長度(焊接) GB/T15188.1 AP16D ANSI B16.10 連接法蘭 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47 對焊端 GB/T12224 ANSI B16.25 試驗和檢驗 GB/T9092 AP16D AP1598 主要外形尺寸: 公稱通徑 15 20 25 40 50 65 80 100 125 150 200 d1 13 19 25 38 64 64 76 102 127 152 203 L 108 117 127 165 191 191 203 229 356 394 457 H 59 63 75 95 142 142 152 178 252 272 342 W 130 130 160 230 400 400 400 650 1050 1050 1410 Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160
