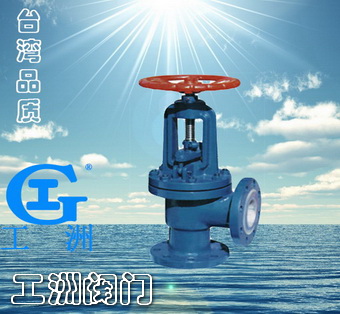

產品名稱：襯氟角式截止閥產品型號：J44F46產品口徑：DN15-300產品壓力：0.6~6.4Mpa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

襯氟角式截止閥概述：
J44F46-16襯氟角式截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用.

?

襯氟角式截止閥執行標準 ：
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928

?

◆襯氟角式截止閥性能規范

襯里、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

?

襯氟角式截止閥主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 4-φ18 100 4 175 215 180 155 3 22 8-φ18 125 5 200 245 210 185 3 24 8-φ18 150 6 225 280 240 210 3 24 8-φ23 200 8 275 335 295 265 3 26 8-φ23 250 10 325 390 350 320 3 28 12-φ23 300 12 375 440 400 368 4 28 12-φ23 PN1.6MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 8-φ18 100 4 175 215 180 155 3 24 8-φ18 125 5 200 245 210 185 3 26 8-φ18 150 6 225 280 240 210 3 28 8-φ23 200 8 275 335 295 265 3 30 8-φ23 PN2.5MPa 15 1/2 90 95 65 45 2 16 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18
