產品名稱：真空截止閥產品型號：NKJ61型產品口徑：DN10-150產品壓力：0.6~6.4Mpa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
真空截止閥主要結構特點及用途：
1、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
?
NKJ61型閥門主要性能規范：
產品類型
Product type 殼體強度試驗/MPa
Sheli strangth test 上密封試驗/MPa
Back seal test 密封試驗/MPa
Seal test 適用介質
Applicable
medium 適用溫度/℃
Applicable
temperature
NKJ61H-40 6.O 4.4 4.4 水、蒸汽、空氣
Water、Steam、Air 　 ≤425
NKJ61H-64 96 7.O 7.O
NKJ61H-100 15.O 11.0 11.O
NKJ61Y-40l 6.O 4.4 4.4 水、蒸汽、空氣
Water、Steam、Air 　 ≤550
NKJ61Y-64l 9.6 7.0 7.O
NKJ61Y-1OOI 15.O 11.O 11.O
?主要零件材料 Material for Main Parts
零件名稱
Part name 閥體、閥蓋 Body Bonnet 閥桿
Valve Stem
閥瓣 Disc
密封面
Sealing face 閥桿螺母
Yokenut 填料
Packing 緊固件
Fasteher
NKJ61H-C型 25或WCB 鉻不銹鋼
Crstain
mless
teel 鉻不銹鋼
Crstain
mless
steel
H：合金鋼
H：alloy steel
鋁青銅
AI
bronze
膨脹復合石墨
Expanding
compound
graphlte
優質碳鋼
High-grade
carbon
steel
NKJ61Y-l型鉻鉬鋼
Cr.Mo steel 20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y：硬質合金
Y:oarbide alloy
鉻鉬鋼
Cr.Mo steel
?真空隔離截止閥 ??
?
?主要尺寸及重量 Main dimensions and weight
公稱通徑
DN/mm
Nominal
diameter 公稱壓力
PN/MPa
Nominal
pressure
主要外形尺寸和連接尺寸/mm
Main extemal and connectingd mensions
L H D D0 D1 L1 α W
1O 4.0 130 245 36 11 18.4 1O - 120
15 130 245 36 16 22.5 1O - 120
20 150 265 44 21 28.5 11 - 160
25 160 270 48 26 34.5 12 - 200
32 180 285 48 34 - - 37^o30’ 200
40 200 320 55 40 - - 37^o30’ 240
50 230 365 64 48 - - 37^o30’ 320
65 290 41O 82 66 - - 37^o30’ 300
80 31O 430 95 78 - - 37^o30’ 300
100 350 470 117 1OO - - 37^o30’ 350
125 400 500 143 126 - - 37^o30’ 350
150 480 533 167 150 - - 37^o30’ 400
1O 6.4 130 245 36 1O 18.4 1O - 120
15 130 245 36 15 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 280 48 33 - - 37^o30’ 200
40 200 320 55 39 - - 37^o30’ 240
50 230 365 64 48 - - 37^o30’ 320
65 290 41O 82 65 - - 37^o30’ 320
80 31O 430 95 76 - - 37^o30’ 360
100 350 470 117 98 - - 37^o30’ 400
125 480 500 143 123 - - 37^o30’ 400
150 480 533 167 148 - - 37^o30’ 500
1O 10.O 130 245 36 1O 18.4 1O - 120
15 130 245 36 14 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 285 48 32 - - 37^o30’ 200
40 200 320 55 38 - - 37^o30’ 240
50 230 355 64 48 - - 37^o30’ 320
65 290 41O 82 63 - - 37^o30’ 320
80 31O 430 95 74 - - 37^o30’ 360
1OO 350 470 117 97 - - 37^o30’ 400
125 400 500 143 123 - - 37^o30’ 400
150 480 533 167 148 - - 37^o30’ 500
?

亚洲无遮挡无码A片在线,欧美一区内射最近更新,狠狠色婷婷久久综合频道日韩,国产人妻精品区一区二区

上海工洲閥門

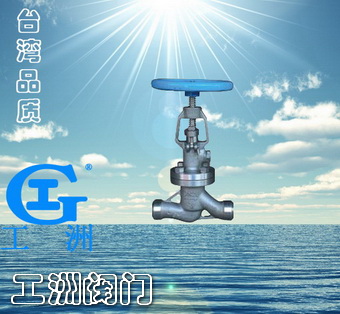

NKJ61型真空截止閥

?主要零件材料 Material for Main Parts

?主要尺寸及重量 Main dimensions and weight

產品類型 Product type	殼體強度試驗/MPa Sheli strangth test	上密封試驗/MPa Back seal test	密封試驗/MPa Seal test	適用介質 Applicable medium	適用溫度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空氣 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空氣 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O
