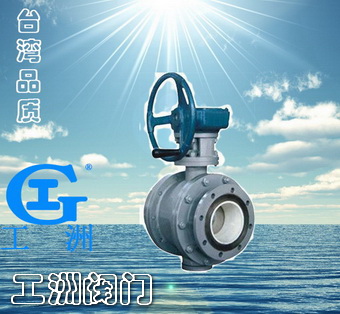

耐磨球閥概述：
耐磨耐腐蝕球閥存在閥座密封圈與球芯接觸面積大,開關不夠靈敏及上下閥桿材料利用率低等相關問題,設計了新型耐磨耐腐蝕球閥.通過改進設計,克服鑄造時缺陷,達到了節能、節材及環保的目的.介紹了這種球閥的技術參數、特點以及核心部件閥座密封的結構,改善了球閥的密封質量,提高了可靠性.在實際運行中得到了很好的驗證,達到預期效果,具有廣泛的推廣價值和使用價值.

該球閥耐磨損、耐腐蝕、易啟動，且具有自清洗功能，適用于輸送漿體或有雜質液體的管道系統。

?

耐磨球閥應用范圍：
1、設計、制造按GB12237-89的規定。
2、結構長度按JB1686-75的規定或按GB12221-89和用戶要求。
3、法蘭連接尺寸和密封型式按GB9113.3～GB9113.11-88的規定。
4、閥門的試驗與檢驗按ZBJ16006-90的規定。

?

耐磨球閥詳細介紹：

尺寸mm 公稱????????? 公稱?????通徑DN?? 壓力MPa??????????		D	D1	D2	D3	f	f1	b	z-d	L
1.6	100	220	180	156		3		22	8-φ18	390
	125	250	210	184		3		22	8-φ18	410
	150	285	240	212		3		24	8-φ22	500
	200	340	295	268		3		26	12-φ22	560
	250	405	355	320		3		30	12-φ26	620
	300	460	410	370		4		30	12-φ26	690
	350	520	470	430		4		34	16-φ26	760
	400	580	525	482	?	4	?	36	16-φ30	820
	450	610	585	532		4		40	20-φ30	900
	500	715	650	582		4		44	20-φ33	1000
2.5	100	235	190	156		3		24	8-φ22	390
	125	270	220	184		3		26	8-φ26	410
	150	300	250	212		3		30	8-φ26	500
	200	360	310	278		3		34	12-φ26	560
	250	425	370	335		3		36	12-φ30	620
	300	485	430	390		4		40	16-φ30	690
	350	550	490	450		4		44	16-φ33	760
	400	580	525	482		4		48	16-φ33	820
	450	670	600	555		4		50	20-φ36	900
	500	730	660	615		4		52	20-φ36	1000
4.0	100	235	190	156		3		24	8-φ22	390
	125	270	220	184		3		26	8-φ26	430
	150	300	250	204	204	3	4.5	30	8-φ26	500
	200	375	320	260	260	3	4.5	38	12-φ30	560
	250	450	385	313	313	3	4.5	42	12-φ33	620
	300	515	450	364	364	4	4.5	46	16-φ33	690
	350	580	510	422	422	4	5	52	16-φ36	760
	400	660	585	474	474	4	5	58	16-φ39	820
	450	685	610	524	524	4	5	60	16-φ39	900
	500	755	670	576	576	4	5	62	20-φ42	1000
6.4	100	250	200	168	150	3.5	4.5	30	8-φ26	390
	125	295	240	202	176	3.5	4.5	34	8-φ30	430
	150	445	250	204	204	3	4.5	38	8-φ33	500
	200	550	345	260	260	3	4.5	44	12-φ36	560
	250	650	400	313	313	3	4.5	48	12-φ36	620
	300	750	460	364	364	4	4.5	54	16-φ36	690
