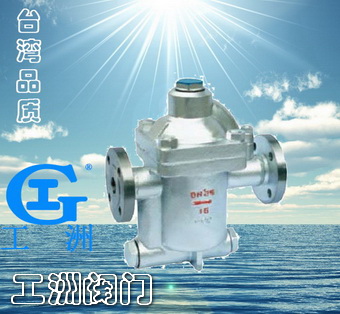

倒吊桶疏水閥概述：

CS45H倒吊桶疏水閥用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的ES5型倒吊桶疏水閥最適用于染聲機、洗滌機器、空調機等。全不銹鋼的ESU5型倒吊桶疏水閥專為醫院用汽設備、食品工業制造。

?

【倒吊桶疏水閥SCCV關閉方式】

SCCV關閉系統是自動定心，自動關閉系統(SelfClosingandCente-ringValveSystem）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。

?

【倒吊桶疏水閥主要外型及連接尺寸】

倒吊桶疏水閥型號	公稱通徑DN(mm)	連接方式	使用壓力范圍 （Mpa)	閥體材質	最高允許溫度℃	外形尺寸
						L	H1	H2	W
ES5 (CS15H-3.7.11.16)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.3?0.7?1.1?1.6	ZG1Cr18Ni9Ti	350	138	72	94	103
ESH5 (CS15H-3.7.11.16P)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.3?0.7?1.1?1.6?21	ZG1Cr18Ni9Ti	350	138	72	94	103
ESH5F (CS45H-3.7.11.16P)	15 20 25	法蘭 Flange	0.01-0.3?0.7?1.1?1.6?21	WCB	350	210	72	94	103
ES8B (CS15H-5.8.16)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.5?0.8?1.6	WCB	220	138	72	94	103
ES8N (CS15H-5.8.16	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.5?0.8?1.6	WCB	220	138	72	94	103
ES8BF (CS45H-5.8.16)	15 20 25	法蘭 Flange	0.01-0.5?0.8?1.6	WCB	220	210	72	94	103
ES8NF (CS45H-5.8.16)	15 20 25	法蘭 Flange	0.01-0.5?0.8?1.6	WCB	220	210	72	94	103
ES10 (CS15H-8.8.16)	20-40	內螺紋 ZG1/2"-1"	0.01-0.8?1.2?1.6	WCB	220	200	93	132	142
ES10F (CS45H-8.12.16)	15-25 32-50	法蘭 Flange	0.01-0.8?1.2?1.6	WCB	220	270	93	132	142
ES12N (CS45H-16)	15-25 32-50	法蘭 Flange	0.01-1.6	WCB	200	280	93	132	142

產品訂貨須知：
1、倒吊桶疏水閥產品名稱與型號

2、倒吊桶疏水閥公稱壓力

3、倒吊桶疏水閥公稱通徑

4、倒吊桶疏水閥連接法蘭標準

5、倒吊桶疏水閥閥體材質

6、倒吊桶疏水閥額定流量系數

7、倒吊桶疏水閥工作介質

8、倒吊桶疏水閥介質溫度

9、倒吊桶疏水閥是否帶附件以便為您正確選型.
