法蘭氣動角座閥結構特點：

流量大、流阻小、無水錘：
Y型設計，擴大了閥腔流通截面，使閥腔內流體更加平順，提高30%的流量。

超長使用壽命：
閥桿采用316L不銹鋼，密封采用契型PTFE，閥桿自動校正、自動潤滑，免維護。

?

法蘭氣動角座閥產品用途 ：

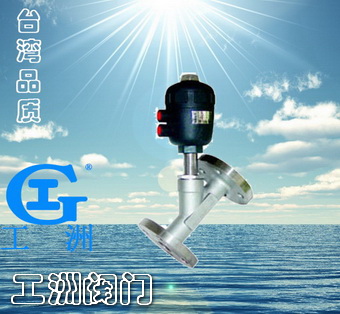

工洲牌Y型法蘭氣動角座閥是本公司最新引進國外先進生產技術，結合現代工業應用研發而成的新一代氣動角座閥。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。與傳統角座閥相比，它具有以下新特點：
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉。可方便地安裝一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭?？蛇x更小的控制頭。
7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
9、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。單作用角座閥具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。
10、全部鋼件采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。
11、適用范圍：應用于灌裝設備、啤酒飲料、紡織印染、醫療器械、生物制藥、消毒滅菌、食品工業、橡塑機械、暖通空調等。

?

法蘭氣動角座閥參數：

接口C.фD	內孔	執行機構尺寸	A	B	C	E	F	H	A/F
G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2	13 20 25 32 40 50 65	50 50 63 63 63 63 80	85 95 105 120 130 150 185	173 178 212 255 301 346 372	12 12 14 16 18 20 22	64 64 80 101 127 153 153	44 44 52 60 73 86 86	137 145 173 210 260 301 315	27 32 41 50 55 70 70

?
