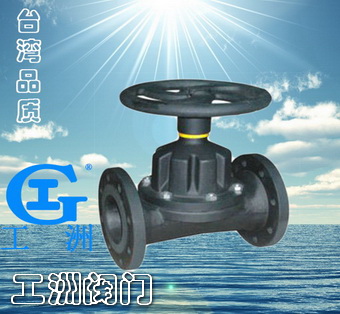

產品名稱：直通式隔膜閥產品型號：G46J產品口徑：DN15-600產品壓力：0.6-6.4MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
直通式隔膜閥用途：
直通式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

直通式隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

直通式隔膜閥結構特點：
隔膜閥是一種特殊形式的截斷閥：
1.彈性密封的開閉件，確保沒有內漏；
2.流線型的流道，使得壓力損失小；
3.沒有填料函，因此沒有外漏；
4.閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5.隔膜可更換，維護費用低；
6.襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
?
?
直通式隔膜閥主要性能：
型號
公稱壓力
Mpa
實驗壓力（Mpa）
工作壓力（Mpa）
適用溫度
適用介質
閥體強度
密封面
?
?
?
G41J-6
0.6
0.9
0.66
0.6
0.4
0.25
小于等于80攝氏度
一般腐蝕性介質
G41J-10
1.0
1.5
1.1
1.0
?
?
?
?
直通式隔膜閥主要外形及鏈接尺寸：
型號
公稱尺寸
DN（mm
外形及連接尺寸mm
L
D1
D
Do
Z-φd
?
H
H1
G41J-6
25
145
85
115
120
4-14
121
135
32
160
100
135
120
4-18
132
150
40
180
110
145
140
4-18
156
176
50
210
125
160
140
4-18
169
195
65
250
145
180
200
4-18
202
236
80
300
160
195
200
4-18
216
256
100
350
180
215
280
4-18
270
322
125
400
210
245
320
8-18
338
406
150
460
240
280
320
8-18
384
464
200
570
295
335
400
8-23
518
638
250
680
350
390
500
8-23
598
734
300
790
400
440
560
12-23
698
778
350
900
460
500
560
12-23
723
883
400
1000
515
565
640
16-23
868
1078
G41J-10
25
145
85
115
120
16-25
121
135
32
160
100
135
120
4-14
132
150
40
180
110
145
140
4-18
156
176
50
210
125
160
140
4-18
169
195
65
250
145
180
200
4-18
202
236
80
300
160
195
200
4-18
216
256
100
350
180
215
280
8-18
270
322
125
400
210
245
320
8-18
338
406
150
460
240
280
320
8-23
384
464

亚洲无遮挡无码A片在线,欧美一区内射最近更新,狠狠色婷婷久久综合频道日韩,国产人妻精品区一区二区

上海工洲閥門

G46J直通式隔膜閥

型號	公稱壓力 Mpa	實驗壓力（Mpa）		工作壓力（Mpa）			適用溫度	適用介質
型號	公稱壓力 Mpa	閥體強度	密封面	?	?	?	適用溫度	適用介質
G41J-6	0.6	0.9	0.66	0.6	0.4	0.25	小于等于80攝氏度	一般腐蝕性介質
G41J-10	1.0	1.5	1.1	1.0	?	?	?	一般腐蝕性介質

型號	公稱尺寸 DN（mm	外形及連接尺寸mm
型號	公稱尺寸 DN（mm	L	D1	D	Do	Z-φd ?	H	H1
G41J-6	25	145	85	115	120	4-14	121	135
	32	160	100	135	120	4-18	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	4-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-18	384	464
	200	570	295	335	400	8-23	518	638
	250	680	350	390	500	8-23	598	734
	300	790	400	440	560	12-23	698	778
	350	900	460	500	560	12-23	723	883
	400	1000	515	565	640	16-23	868	1078
G41J-10	25	145	85	115	120	16-25	121	135
	32	160	100	135	120	4-14	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	8-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-23	384	464
