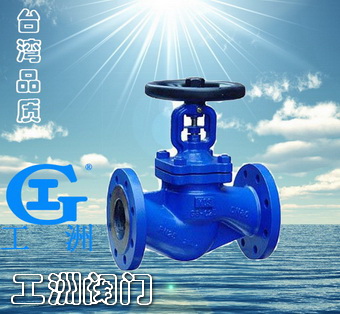

產品名稱：德標波紋管截止閥產品型號：WJ41產品口徑：DNDN15-300產品壓力：1.0～40.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

德標波紋管截止閥概述：

德標波紋管截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

?

德標波紋管截止閥應用規范：

結構長度	ANSIB16.10	設計標準	BS1873
法蘭尺寸	ANSIB16.5	檢驗標準	API598

?德標波紋管截止閥主要零件及材質：

NO.	零件名稱	Qty.	材料M	NO.	零件名稱	Qty.	材料
1	閥體	1	WCB	15	螺母	2	A1942H
2	閥座	2	A105+HF	16	閥母	1	D-2
3	閘瓣	1	WCB+F6	17	墊片	1	A276410
4	止推墊	1	A276430	18	螺母	1	A291035
5	閘瓣蓋	1	A276410	19	手輪	1	60-40-18
6	閥桿	1	A18F6	20	螺釘	1	A291035
7	墊片	1	304不銹鋼+柔性石墨	21	手套	1	A276410
8	閥蓋	1	WCB	22	填料	2	柔性石墨+不銹鋼
9	螺柱		A193B7	23	填料	4-5
10	螺母	?	A1942H	24	隔環	1	A276410
11	銷軸	2	A291035	25	密封座	1	A276410
12	開口銷	2	A570Gr.A	26	鉚釘	2	304
13	壓板	1	WCB	27	銘牌	1	304
14	螺栓	2	A193B7

?

德標波紋管截止閥主要連接尺寸及重量：

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16
	mm	51	64	76	102	127	152	203	254	305	337	387
L-L1 (BF-BW)	in	8.00	8.50	9.50	11.50	14.00	16.00	19.50	24.50	27.50	31.00	36.00
	mm	203	216	241	292	356	406	495	622	698	787	914
L2 (RTJ)	in	8.50	9.00	10.00	12.00	14.50	16.50	20.00	25.00	28.00	31.50	36.50
	mm	216	229	254	305	368	419	508	635	711	800	927
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50
	mm	92	105	127	157	186	216	270	324	381	413	470
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.75	14.25	17.00	18.75	21.25
	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50
	mm	152	178	190	229	254	279	343	406	483	533	597
b	in	0.75	0.88	0.94	0.94	0.94	1.02	1.14	1.22	1.26	1.38	1.46
	mm	16	17.5	19	24	25	26	29	31	32	35	37
n-Φd	in	4-0.75	4-0.75	4-0.75	4-0.75	8-0.87	8-0.87	8-0.87	12-1.00	12-1.00	12-1.12	16-1.12
	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29
H (open)	in	13.43	14.45	14.76	19.02	21.14	20.35	23.23	29.69	37.05	42.72	38.03
	mm	341	367	375	483	537	517	590	754	941	1085	966
W	in	7.87	9.84	9.84	11.81	11.81	13.78	15.75	17.72	25.20	25.20	18.11
	mm	200	250	250	300	300	350	400	450	640	64	460
WT(kg)	BF	22	29	42	64	77	105	154	288	507	617	810
	BW	19	25	34	49	65	82	131	249	430	580	763
