截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

設計與制造：API 6D、ANSI B 16.34或BS 1873
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

產品用途

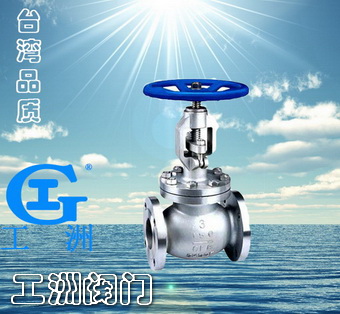

J41H美標直通截止閥適用于石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

產品結構特點

1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。 2.閥瓣、閥座的密封面采用硬質合金堆焊或本體加工而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。 3.閥桿經調質和表面處理，有良好的耐腐蝕性和抗擦傷性。 4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。 5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

主要零件的材料說明

殼體 ASTM A216 WCB ASTM A351 CF8 閥桿 F6a F304 F316 Monel F304 閥瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL 閥座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL ? 殼體 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF8 閥桿 F304L F316 F316L 閥瓣表面 304L 304L STL 316 316 STL 316L 316L STL 閥座表面 304L STL STL 316 STL STL 316L 316L STL ? 150LB

Size L/L 1 L2 H W Weight RF/BW RTJ OPEN RF in in mm in mm in mm in mm kg 2 8.0 203 8.50 216 13.58 345 8 200 22 2.5 8.5 216 9.00 229 16.34 415 8 200 32 3 9.5 241 10.00 254 15.94 405 10 250 38 4 11.5 292 12.00 305 19.09 485 12 300 62 6 16.0 406 16.50 419 20.47 520 14 350 104 8 19.5 495 20.00 508 23.62 600 18 450 159 10 24.5 622 25.00 635 30.00 762 20 500 308 12 27.5 698 28.00 711 33.94 862 25 640 539 14 * 31.0 787 31.50 800 56.00 1442 GO 610 16 * 36.0 814 36.50 927 64.00 1625 GO 880 18 * 38.5 977 38.98 990 71.18 1820 GO 1150

300LB

Size L/L 1 L2 H W Weight RF/BW RTJ OPEN RF 2 10.5 267 11.12 283 14.57 370 8 200 28 2.5 11.5 292 12.12 308 18.66 474 10 250 48 3 12.5 318 13.12 333 17.32 440 10 250 56 4 14.0 356 14.62 371 20.67 525 14 350 82 6 17.5 445 18.12 460 24.41 620 18 450 154 8 22.0 559 22.62 575 35.83 910 22 560 240 10 24.5 622 25.12 638 37.36 949 24 600 319 12 28.0 711 28.62 727 40.63 1032 25 640 618 14 * 33.0 838 33.62 854 50.59 1285 GO 630
