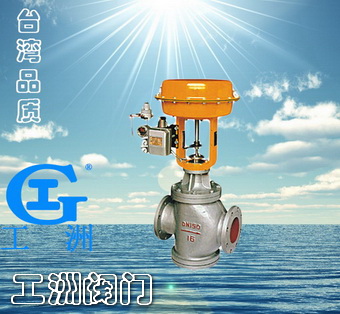

| 產品名稱： | 氣動薄膜隔膜調節閥 |
| 產品型號： | ZMAP、ZMBP |
| 產品口徑： | DN20-300 |
| 產品壓力： | 1.6-6.4MPa |
| 產品材質： | 鑄鋼、不銹鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
| ZMA(B)P型氣動薄膜單座調節閥是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和直通單座閥組成，單座柱塞型閥芯、閥芯采用頂?shù)讓?dǎo)向，結構簡單，動作可靠。適用于泄漏量要求嚴格，閥前后壓差不宜過高的工作場合。 |
| 定位器 手輪 電/氣轉換器 空氣過濾減壓器 |
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數kv
| 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | | 公稱壓力MPa | 0.6 1.6 4.0 6.4（常溫型） 4.0 6.4（中溫型） | | 行 程mm | 16 | 25 | 40 | 63 | 100 | | 介質溫度℃ | -20～200、-40～+250(常溫型)、-40～250（中溫型） | | 流量特性 | 直線、等百分比 | | 法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | | 法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | 閥體
材質 | PN
(MPa) | 1.6 | 常溫型 | HT200 | | 4.0,6.0 | 常溫、中溫型 | ZG230-450、ZG1Cr18Ni9Ti | | 閥芯材質 | 1Cr18Ni9 | | 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | | 可調比 | 30:1 |
|
| 執行機構主要技術參數 |
| 型 號 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 | | 有效面積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 | | 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 | | 彈簧范圍KPa | 20～100(標準)；40～200；80～240；20～60；60～100 |
| 項目 | 指標值 | | 基本誤差％ | 不帶定位器 | ±5.0 | | 帶定位器 | ±1.0 | | 回差％ | 不帶定位器 | 3.0 | | 帶定位器 | 1.0 | | 死區％ | 不帶定位器 | 3.0 | | 帶定位器 | 0.4 | | 允許泄漏量L/h | 1×10-3×閥額定容量 |
供氣壓力
MPa | 彈簧壓力
KPa | 公稱通徑 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 0.14 | 20-100 | 允許壓差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 | | 0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
| DN | D | ? | H | H1 | | PN(MPa) | | 1.6 | 4.0 | 6.4 | 常 溫型 | 中溫型 | | 25 | 280 | 185 | 190 | 200 | 685 | 835 | 115 | | 32 | 280 | 200 | 210 | 210 | 696 | 847 | 120 | | 40 | 325 | 220 | 230 | 235 | 754 | 905 | 130 | | 50 | 325 | 250 | 255 | 265 | 784 | 935 | 145 | | 65 | 410 | 275 | 285 | 295 | 1065 | 1219 | 180 | | 80 | 410 | 300 | 310 | 320 | 1076 | 1239 | 195 | | 100 | 410 | 350 | 355 | 370 | 1085 | 1248 | 200 | | 125 | 495 | 410 | 425 | 440 | 1286 | 1498 | 245 | | 150 | 495 | 450 | 460 | 475 | 1306 | 1518 | 255 | | 200 | 495 | 550 | 560 | 570 | 1381 | 1593 | 275 | | 250 | 620 | 670 | 740 | 752 | 1455 | 1645 | 380 | | 300 | 620 | 770 | 803 | 819 | 1510 | 1690 | 430 |
| 零件名稱 | 材料 | 溫度范圍 | 備注 | 閥 體
上閥蓋 | HT200 | -20～200℃ | ? | | ZG230-450 | -40～450℃ | ? | | ZG1Cr18Ni9Ti | -250～550℃ | ? | | 閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ | ? | | 上下膜片 | A3鋼板 | ? | ? | | 支架、頂蓋 | HT200 | ? | ? | | 壓縮彈簧 | 60Si2Mn | ? | ? | | 波紋薄膜 | 5806膠夾480D尼龍66網眼布 | ? | ? | | 填 料 | 聚四氟乙烯 | -40～200℃ | ? | | 碳纖維 | -120～350℃ | ? | | 柔性石墨 | -40～600℃ | ? |
訂貨時請注明：
1、產品型號 2、公稱壓力 3、公稱通徑DN、閥座直徑 4、彈簧范圍 5、是否帶附件 6、流量特性 7、閥前閥后壓差 8、閥體、閥芯、閥座材料 9、流體介質種類 10、是否有其它特殊要求 |
|
