產品介紹：

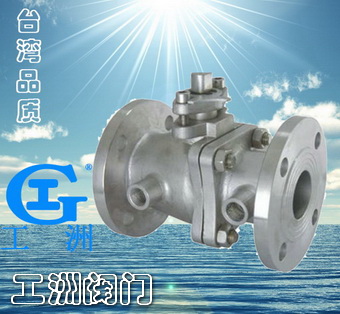

保溫夾套球閥設計有科學合理的保溫夾套，各零部件是根據使用介質的性能設計，保證介質在管道中流通，可用在保溫管道上作為啟、閉閥使用。

應用范圍：
保溫夾套球閥主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 球閥主體材料：WCB、CF8、CF8M、CF3、CF3M

結構特點：
保溫夾套球閥產品具有良好的保溫保冷特性，且閥門的通徑和管徑一至，介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。

結構：帶夾套、耐火、防靜電

標準規范：
設計制造標準：BS5351、GB/T 12237-2007
結構長度標準：ANSI B16.10、GB/T 12221-2005
連接法蘭標準：GB/T 9113、ANSI B 16.5，JIS B2212、JIS B2214
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、API 598

零件材料與工況：

公稱通徑		DN15～200、NPS 3/4～8
公稱壓力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
閥門材料 適用工況	零件名稱	材??? 料
	3.閥體	WCB	CF8(304)		CF8M(316)
	2.閥座	1Cr18Ni9Ti	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、對位聚笨
	5.球體	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	6.閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	1.夾套	25	25		25
	7.填料	聚四氟乙烯、柔性石墨
	適用介質	水、蒸汽、油品	硝酸等腐蝕性介質		醋酸等腐蝕性介質
	適用溫度	-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）

主要尺寸及重量：

公稱通徑DN Nominal Diameter		法蘭規格 Flange specification	尺寸Size							重量 Kg
			d	L	H	W	E	Q	P
inch	DN	150、300Lb；10K、20K
1/2	15	15*40	15	110	101	130	58.5	147	NPT3/4	5
3/4	20	20*40	19	117	101	160	58.5	147	NPT3/4	6
1	25	25*50	25	127	106	160	63.5	156	NPT3/4	9
11/2	40	40*65	38	165	125	230	62.5	181	NPT3/4	15
2	50	50*80	51	178	135	230	68	218	NPT3/4	21
3	80	80*150	76	229	193	400	82	275	NPT3/4	38
4	100	100*200	102	254	265	700	83	300	NPT3/4	70
6	150	150*250	152	292	355	1100	95	403	NPT1	101
8	200	200*350	203	330	410	1100	100	492	NPT1	140
