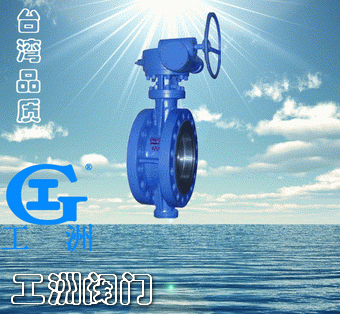

產品名稱：彈性金屬密封蝶閥產品型號：D342H產品口徑：DN25～DN300產品壓力：0.6～2.5MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
產品介紹：
彈性金屬硬密封蝶閥采用一個“U”型不銹鋼密封圈，采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。
應用范圍：
彈性金屬硬密封蝶閥用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
彈性金屬密封蝶閥用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
彈性金屬密封蝶閥還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
蝶閥可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。蝶閥連接形式多樣化：對夾、法蘭、對焊。?
結構特點：
①彈性金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
②彈性硬密封蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
③“U”型密封圈使用壽命長，閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝、耐高溫、耐低溫、耐腐蝕性。
⑤蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
⑥更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。
⑦彈性密封蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠
標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
零件名稱材料
閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料柔性石墨
主要尺寸及重量：
PN6/PN10 對夾式彈性金屬硬密封
公稱通徑結構長度
標準值外形尺寸（參考值) 連接尺寸(標準值) 重量
(kg)
H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa
毫米英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 11
65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 12
80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 14
100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 16
125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 26
150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 28
200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22 44
250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22 68
300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22 85
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22 121
400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-22 140
450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26 190
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26 260
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30 380
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30 450
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33 650
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400
PN16/PN25 對夾式彈性金屬硬密封?
公稱通徑結構長度
標準值外形尺寸（參考值）連接尺寸(標準值) 重量
(kg)
H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa
毫米英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 11
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 12
80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15
100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29
200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 45
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 69
300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 86
350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 122
400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 141
450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 191
500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 260
600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 380
700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 450
800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 650
900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
?

亚洲无遮挡无码A片在线,欧美一区内射最近更新,狠狠色婷婷久久综合频道日韩,国产人妻精品区一区二区

上海工洲閥門

D342H彈性金屬密封蝶閥

主要尺寸及重量：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

公稱通徑		結構長度標準值	外形尺寸（參考值)										連接尺寸(標準值)				重量 (kg)
公稱通徑		結構長度標準值	H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	14
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	16
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	26
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	28
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22	44
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22	68
300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22	85
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22	121
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-22	140
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26	190
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400

公稱通徑		結構長度標準值	外形尺寸（參考值）										連接尺寸(標準值)				重量 (kg)
公稱通徑		結構長度標準值	H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
