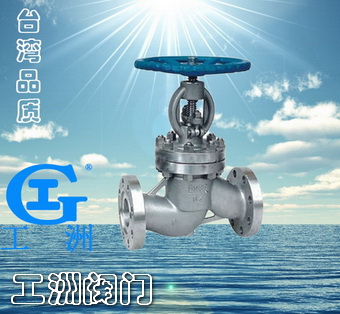

產品名稱：不銹鋼法蘭截止閥產品型號：J41W產品口徑：DN15～DN300產品壓力：0.6～10.0MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
不銹鋼截止閥產品介紹：
不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
不銹鋼截止閥應用范圍：
J41W截止閥主要材質為：CF8、CF3、CF8M、CF3M 、2520、雙相不銹鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。產品主要應用于石化、化工、電力、冶金、醫藥、食品等行業。
型號
Type 公稱壓力
Nominal
pressure
? 試驗壓力Test pressure 工作溫度(℃)
Working
Temperature 適用介質
Suitable
Medium
強度(水)Mpa 密封(水)空氣(Mpa) 低壓密封(空氣)Mpa
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
硝酸類
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
醋酸類
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
硝酸類
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
醋酸類
不銹鋼截止閥結構特點：
1、結構先進、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
不銹鋼截止閥標準規范：
設計制造標準：GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
不銹鋼截止閥零件材料與工況：
零件名稱
Part name 材料Material
Q41W-16P-25P-40R Q41W-16R-25P-40R
閥體、閥蓋
Body donnet
? 鉻鎳鈦鋼
Ci Ni Ti 鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel
閥板
Wedge gate
閥桿
Stem
閥桿螺母
Stem 鋁鐵青銅Al bronze
手輪
Hand wheel 灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron
不銹鋼截止閥主要尺寸及重量：
型號
Type 公稱通徑
DN 尺寸
L D D1 D2 H b-f Z-Φd Do
J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120
20 150 105 75 55 190 16-2 4-14 140
25 160 115 85 65 205 16-2 4-14 160
32 180 135 100 78 270 18-2 4-18 180
40 200 145 110 85 310 18-3 4-18 200
50 230 160 125 100 358 18-3 4-18 240
65 290 180 145 120 373 18-3 4-18 280
80 310 195 160 135 435 20-3 8-18 320
100 350 215 180 155 500 20-3 8-18 360
125 400 245 210 185 614 22-3 8-18 400
150 480 280 240 210 674 24-3 8-23 400
200 600 335 295 265 818 26-3 12-23 450
250 730 405 355 320 969 30-3 12-25 550
型號
Type 公稱通徑 DN 尺寸
L D D1 D2 H b-f Z-Φd Do
J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120
20 150 105 75 55 275 16-2 4-14 140
25 160 115 85 65 285 16-2 4-14 160
32 180 135 100 78 302 18-2 4-18 180
40 200 145 110 85 355 18-3 4-18 200
50 230 160 125 100 362 20-3 4-18 240
65 290 180 145 120 400 22-3 8-18 280
80 310 195 160 135 430 22-3 8-18 320
100 350 230 190 160 465 24-3 8-23 360
125 400 270 220 188 550 28-3 8-25 400
150 480 300 250 218 700 30-3 8-25 400
200 600 360 310 278 780 34-3 12-25 450
250 730 425 370 335 900 36-3 12-30 550
