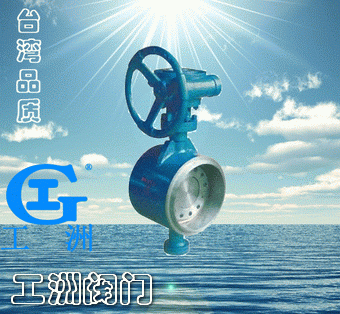

產品詳細信息對悍式硬密封蝶閥概述：
我公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
對悍式硬密封蝶閥特點：
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
對悍式硬密封蝶閥主要技術參數
公稱通經DN（mm) | DN（100～1200）mm、in4～48 |
公稱壓力PN（MPa) | 強度試驗(1.5×PN)密封試驗(1.1×PN) |
適用溫度 | 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ |
適用介質 | 水、蒸汽、熱水、油品 |
驅動方式 | 蝸輪傳動、電動、氣動、液動 |
壓力等級 | ANSI 150Lb磅級/PN25 |
焊接標準 | GB12224、ANSI B16、25、DIN2559 |
主要零部件材料
零件名稱 | 材料 |
閥體 | 碳鋼、不銹鋼、鉻鋁鋼 |
蝶板 | 碳鋼、合金鋼、不銹鋼 |
閥座 | 3不銹鋼、鈷基硬質合金 |
軸套 | 不銹鋼 |
閥桿 | 不銹鋼、特殊材料 |
填料 | 柔性石墨 |
D363H/663H/963H/-10/16/25/40/C、P、R對悍式硬密封蝶閥連接尺寸
公稱通經 | 主要尺寸 | 公稱通經 | 主要尺寸 | ||||||
in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H |
4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
