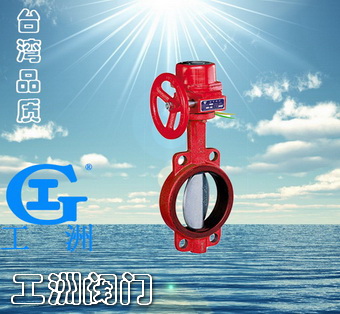

產品名稱：信號蝶閥產品型號：XD371X產品口徑：DN50～DN2000產品壓力：1.0-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

用途

　　在XDF型信號蝶閥的頂部沒有閥門啟閉電信號裝置，當閥門被誤關閉25%（全開度的1/4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的最佳配套產品。

結構特點及工作原理

?

該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。

?

主要性能規范

公稱壓力（MPa）	1.0	1.6	2.5
強度試驗（MPa）	1.5	2.4	3.75
密封試驗（MPa）	1.1	1.76	2.75
適用溫度	≤80℃
適用介質	水
電流、電壓	交直流通用

?

主要零件材料

閥體	蝶板	閥桿	閥座
鑄鐵、鑄鋼	球墨鑄鐵 不銹鋼	中碳鋼 不銹鋼	丁睛橡膠

?

主要連接尺寸

公稱通徑 （DN）	D1	L	H1	H2	4-φd
50	120	42	80	160	4-φ23
65	136.2	44.7	88	175	4-φ26.5
80	160	45.2	96	180	8-φ18
100	185	52.1	115	200	4-φ24.5
125	215	54.4	128	213	4-φ23
150	238	55.8	140	225	4-φ25
200	295	60.6	175	260	4-φ25 4-φ23
250	357	65.8	202	290	4-φ29
300	407	76.9	242	330	4-φ29
