一、用途及特點

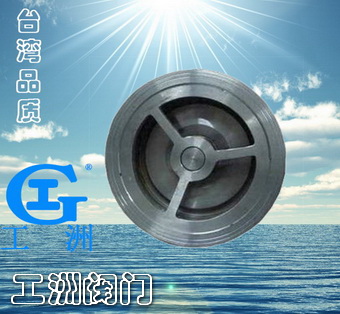

????H71H對夾式蝶型止回閥采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。

二、執行標準
設計制造：JB/T8937 　　
結構長度：JB/T8937 　　
配管法蘭：JB/T74 　　　　
試驗與檢驗：JB/T9092-1999?

三、主要技術參數

試驗壓力	公稱壓力PN（MPa）
	1.6	2.5	4.0
殼體試驗	2.4	3.8	6.0
密封試驗	1.8	2.8	4.4
閥體材料	WCB(C)	CF8(P)	CF8M(R)
工作溫度	≤425	≤100	≤100
適用介質	水，蒸氣、油品	硝酸類	醋酸類

四、主要外形尺寸

公稱通徑 DN(mm)	L	D
		1.6	2.5	4．0
15	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415
