| 產品名稱： | 超薄型止回閥 |
| 產品型號： | H74H |
| 產品口徑： | DN50～DN600 |
| 產品壓力： | 1.0-32.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |

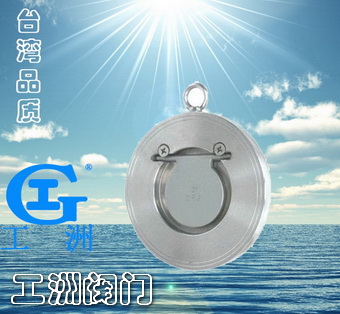

H74H超薄型止回閥結構及用途 ????? 超薄型止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、 化工、冶金等工業部門對有安裝空間限制的場所最為適用。? ? 主要技術參數? 型號 | 公稱通徑 | 試驗壓力 | 適用溫度 | 適用介質 | 殼體 | 密封 | 硬密封 | 軟密封 | H74H（X）-10 | 1.0 | 1.5 | 1.1 | ≤400℃ | ≤120℃最高 ≤250℃ | 油、水、酸碘等液體 | H74H（X）-16 | 1.6 | 2.4 | 1.76 | H74H（X）-25 | 2.5 | 3.75 | 2.75 | H74H（X）-40 | 4.0 | 6.0 | 4.4 |
? 主要零件材料 零件名稱 | 閥體、閥瓣 | 密封圈 | 材料 | 碳鋼、不銹鋼、銅 | 丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼 |
? 主要外形尺寸 公稱通徑 | D | L | D | I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | 50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 | 65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 | 80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 | 100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 | 125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 | 150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 | 200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 | 250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 | 300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 | 350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 | 400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 | 450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 | 500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 | 600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
|
|
