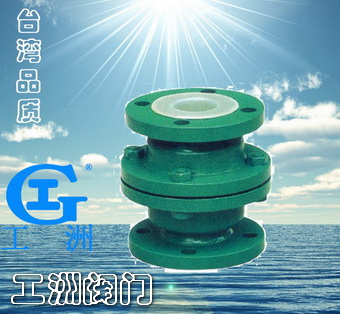

| 產品名稱： | 襯氟升降立式止回閥 |
| 產品型號： | H42F46 |
| 產品口徑： | DN15-500 |
| 產品壓力： | 1.6-25.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
產品簡介 襯氟升降式式止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。 結構特點 ? 1、? 升降直通式止回閥 ??? 主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。 2、? 升降立式止回閥 ??? 主要型號有H42S型、H72S型、H40S型，其中H40S型是一種新型結構，閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。 3、? 旋啟式止回閥 ???? 主要型號有H44S型，H74S型單瓣旋啟式和H76S型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。 4、? 蝶式止回閥 主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。 ? 技術參數及執行標準 | 升降直通式 | 升降立式 | 對夾升降立式 | 單瓣旋啟式 | 雙瓣旋啟式 | 蝶式 | 公稱通徑 | DN15~500 | 15~500 | DN15~300 | DN15~500 | DN50~1200 | DN200~1800 | 公稱壓力(MPa) | PN0.6~1.6 | PN0.6~1.6 | PN0.6~2.5 | PN0.6~2.5 | PN0.6~4.0 | PN0.6~1.6 | 閥門材料 | 灰鑄鐵、碳鋼、不銹鋼 | 襯里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | GXPO | 適用介質 | 詳見防腐襯里材料 | 工作溫度(℃) | 設計制造 | GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D | 結構長度 | GB/T 12221-1989 | 連接法蘭 | JB/T 82.1-94、GB/T9113.1-2000 | 壓力試驗 | GB/T 13927-1992 |
|
