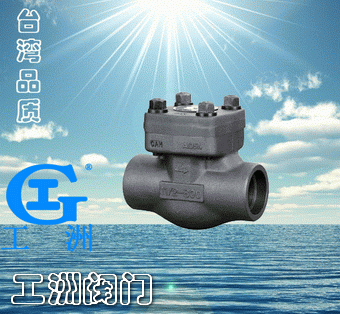

H61H鍛鋼焊接止回閥

產品名稱：鍛鋼焊接止回閥產品型號：H61H產品口徑：DN15-50產品壓力：1.6-32.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.

??

止回閥設計結構和特征

止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.

采用以下結構

全徑或縮徑、升降式止回閥、球式止回閥

旋啟式止回閥、按需求內置彈簧

1螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

2整體式上密封座

3承插端符合ASME B16.11 3螺紋連接端（NPT）符合ANSI/ASME B1.20.1?

閥瓣可變換為節流型、針型、球型

相關壓力

?800LB

?900LB～1500LB

?800LB、900LB～1500LB

?900LB～2500LB

?900LB～2500LB

?
??

　

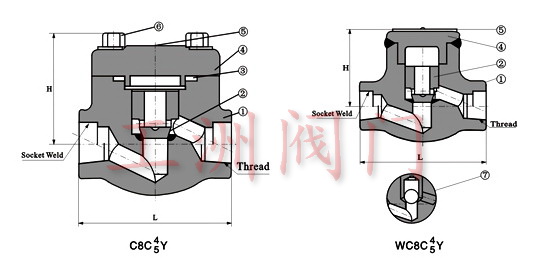

鍛鋼升降止回閥800LB

標準材質明細表

序號零件名稱CStoASTMAStoASTMSStoASTM
A105F22F304（L）F316（L）
1閥體A105A182F22A182F304（L）A182F316（L）
2閥瓣A276420A276304A276304（L）A276316（L）
3密封螺母316夾柔性石墨316夾PTFE
4密封圈A105A182F22A182F304（L）A193 B8（M）
5固定螺母SS
6提升螺栓A193B7A193B16A193B8（M）A193B8（M）
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度―29℃～425℃―29℃～550℃―29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS縮徑3/8”1/2”3/4”1”11/4”11/2”2”?
全徑?3/8”1/2”3/4”1”11/4”11/2”2”
L797992111120152172200
W6161657995103118132
重量螺栓式1.41.21.53.13.95.68.912.5
焊接式1.11.01.22.93.34.98.110.9

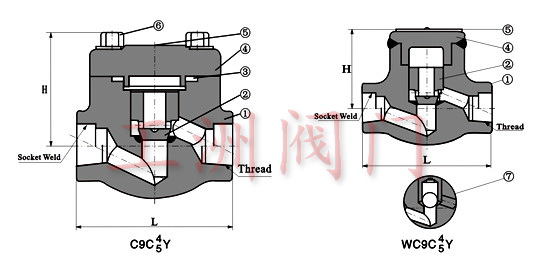

鍛鋼升降止回閥900LB～1500LB

標準材質明細表

序號零件名稱CStoASTMAStoASTMSStoASTM
A105F22F304（L）F316（L）
1閥體A105A182F22A182F304（L）A182F316（L）
2閥瓣A276420A276304A276304（L）A276316（L）
3墊片316夾柔性石墨316夾PTFE
4閥蓋A105A182F22A182F304（L）A193 B8（M）
5銘牌SS
6螺栓A193B7A193B16A193B8（M）A193B8（M）
7球A182F304A182F304A182F304A182F304
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度―29℃～425℃―29℃～550℃―29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS縮徑3/8”1/2”3/4”1”11/4”11/2”2”?
全徑?3/8”1/2”3/4”1”11/4”11/2”2”
L92111111120152172200220
W65797997104120139215
重量螺栓式1.63.43.35.56.09.212.916.2
焊接式1.33.23.14.85.48.511.214.3

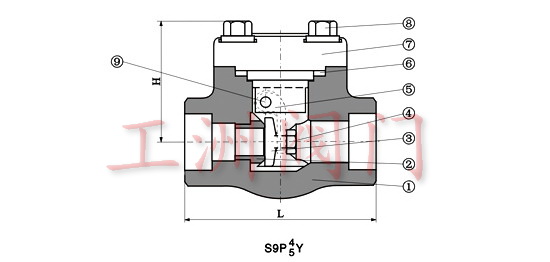

鍛鋼旋啟式止回閥800LB、900LB～1500LB

標準材質明細表

序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304（L）
F316（L）
1
閥體
A105
A182F22
A182F304（L）
A182F316（L）
2
閥座
A276410
A276304
A276F304（L）
A276F316（L）
3
閥瓣
A276420
A276304
A276F304（L）
A27F316（L）
4
螺母
A1942H
A1944
A1948
A1948M
5
搖桿
A105
A182F22
A182F304（L）
A182F316（L）
6
墊片
316夾柔性石墨
316夾PTFE
7
閥蓋
A105
A182F22
A182F304（L）
A182 F316（L）
8
螺栓
A193B7
A193B16
A193B8（M）
A193B8（M）
9
銷釘
a276420
A182F304
A182F316
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
―29℃～425℃
―29℃～550℃
―29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS
3/8”
1/2”
3/4”
1”
11/4"
11/2"
2"
L
800LB
79
79
92
111
120
120
140
900LB～1500LB
92
111
111
120
120
140
178
W
800LB
61
61
78
84
101
120
133
900LB～1500LB
79
79
79
97
105
120
140
重量
800LB
1.1
1.0
1.9
3.9
4.5
7.3
10.0
900LB～1500LB
3.1
3.0
3.6
4.3
6.1
8.8
12.6

自密封旋啟式止回閥900LB～2500LB

序號
零件名稱
CSTOASTM
ASTOASTM
SSTOASTM
A105
F22
F304(L)
F316(L)
1
閥座
A276410
A276304
A276304(L)
A276316(L)
2
銷釘
A276420
A182F304
A182F316
3
密封圈
A276304L
A276316L
4
密封螺母
A105
A182F304
A182F304(L)
A182F316(L)
5
閥體
A105
A182F22
A182F304(L)
A182F316(L)
6
閥蓋
A105
A182F22
A182F304(L)
A182F316(L)
7
提升螺母
A1942H
A1944
A1948
A1948M
8
四開環
A276420
A182F304
A182F316
9
吊橋
A193B7
A193B16
A193B8
A193B8M
10
搖桿
A105
A182F22
A182F304(L)
A182F316(L)
11
閥瓣
A276410
F304
A182F304(L)
F316(L)
12
螺母
A1942H
A1944
A1948
A1948M
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
―29℃～425℃
―29℃～550℃
―29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS
1/2”
3/4”
1”
11/4"
11/2"
2"
L
900LB～1500LB
140
140
140
178
178
216
2500lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900LB～1500LB
8.2
7.8
7.7
19.8
19.2
21.3
2500lb
10.0
9.6
9.4
21.5

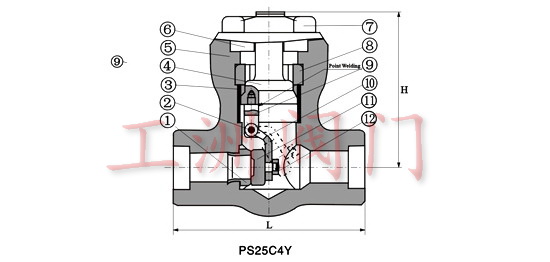

自密封升降止回閥900LB～2500LB

標準材質明細表

序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304（L）
F316（L）
1
閥體
A105
A182F22
A182F304（L）
A182F316（L）
2
閥瓣
A276 420
A276304
A276304（L）
A276316（L）
3
密封螺母
A105+STL
F22+STL
A182 F304(L)
F316(L)
4
密封圈
A276 304L
A276 304L
A182F304（L）
A276 316L
5
固定螺母
A1942H
A1944
A1948
A194 8M
6
提升螺栓
A1942H
A1944
A1948
A194 8M
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
―29℃～425℃
―29℃～550℃
―29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS
1/2"
3/4"
1"
1/4"
11/2"
2"
L
900LB～1500LB
140
140
140
178
178
216
2500LB
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900LB～1500LB
7.5
7.0
6.8
18.5
18.1
20.3
2500LB
9.0
7.6
8.4
19.5
20.1
21.8
