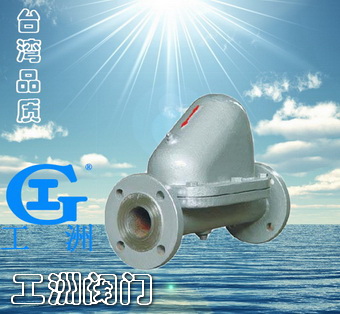

| 產品名稱： | 杠桿浮球式蒸汽疏水閥 |
| 產品型號： | SF-WF |
| 產品口徑： | DN15-100 |
| 產品壓力： | 1.6-4.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
SF-WF杠桿浮球式蒸汽疏水閥用途及使用范圍：
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。 | 杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。

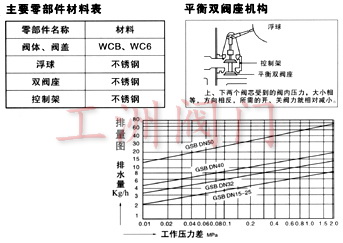

2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
 | 杠桿浮球式蒸汽疏水閥技術參數表：?? 產品型號
Product Type | 公稱通徑
DN（mm)
Nominal Diameter | 連接方式
Type Of Connection | 使用壓力
（Mpa) | 溫度(℃） | 外形尺寸External Dimensions | 參數重量 | L | L1 | H | H1 | W |
| 15
20
25 | 法蘭 | 0～0.6
0～1.0 | 260 | 310 | 198 | 230 | 135 | ? | 13 |
| 40
50 | 法蘭 | 0～0.6
0～1.0 | 260 | 360 | 198 | 295 | 170 | ? | ? | ? | S41H-50L | 50 | 法蘭
（垂直式） | 0～1.0 | 260 | 320 | 160 | ? | 250 | 160 | ? | S41H-50W | 50 | 法蘭 | 0～1.0 | 260 | 270 | 160 | ? | 250 | 324 | ? | GM25?
GSB2-10、20 | 25～50 | 法蘭 | 0.01～1.0
0.01～2.0 | 425 | 200 | 310 | 125 | 95 | ? | 21 | GM6?
GSB6-10、20 | 40～80 | 法蘭 | 0.01～1.0
0.01～2.0 | 425 | 270 | 440 | 345 | 125 | ? | 52 | GM8?
GSB8-10、20 | 80～100 | 法蘭 | 0.01～1.0
0.01～2.0 | 425 | 350 | 550 | 460 | 170 | ? | 125 |
|
|
