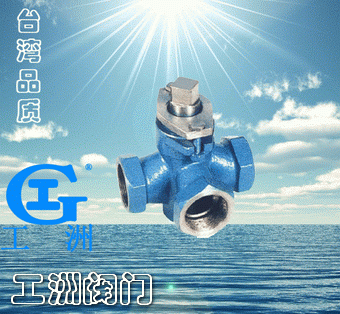

產品名稱：內螺紋三通旋塞閥產品型號：X14W產品口徑：DN15-65產品壓力：1.6-6.4MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

內螺紋三通旋塞閥主要性能規范

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		適用介質	工作溫度 （℃）
		殼體	密封
X14W-1.0	1.0	1.5	1.1	煤氣、油品	≤100
X14W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤100

內螺紋三通旋塞閥主要尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
		H	L	h	□s	?
15	1/2	117	85	30	12	?
20	3/4	126	90	34	16	?
25	1	160	110	42	18	?
32	11/4	176	130	48	18	?
40	11/2	210	150	64	26	?
50	2	238	170	76	28	?
65	21/2	250	220	80	30	?

內螺紋三通旋塞閥主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X14W-0.6T	鑄銅	鑄銅	鑄銅	油浸石棉盤根 柔性石墨
X14W-1.0	鑄鐵	鑄鐵	鑄鐵
X14W-1.0P	不銹鋼	不銹鋼	不銹鋼
X14W-1.0C	鑄鋼	鑄鋼或鑄鐵	鑄鋼
