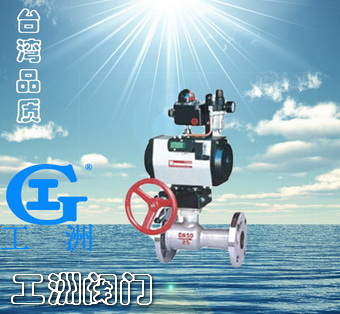

| 產品名稱： | 手動帶氣動球閥 |
| 產品型號： | QJ641PPL |
| 產品口徑： | DN15～DN100 |
| 產品壓力： | 0.6~6.4Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
QJ641PPL手動帶氣動球閥概述：
本公司設計QJ641M整體高溫氣動球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“工洲”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃ 性能參數: 型號 | 公稱壓力
(MPa) | 強度試驗壓力
(MPa) | 密封試驗壓
(MPa) | 適用溫度
(℃) | 適用介質 | QJ641M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 | QJ641M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
主要零部件材料: 序號 | 零部件名稱 | 材料 | 1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 | 2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ | 3 | 球 | 不銹鋼 | 4 | 填料 | 聚四氟乙烯 | 5 | 填料壓蓋 | QT450－10球墨鑄鐵 | 6 | 閥桿 | 碳素鋼、鉻不銹鋼 | 7 | 手柄 | 碳鋼 |
主要技術參數: 型號 | 規格 | 尺寸 | L | D | D 1 | D 2 | z-φd | H | b | QJ641M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 | 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | 50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | 65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | 80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | 100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 |
結構特點及作用原理： 1、該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
2、順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。 |
