產品詳細信息一、結構特點

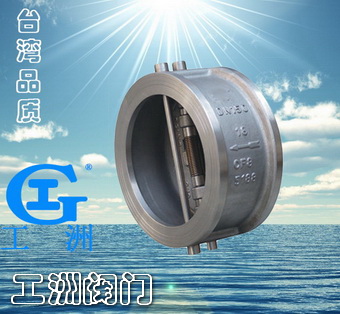

本公司生產的H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上、由于其結構長度一般止回閥短，對有安裝空間限制的場所最為適用。
二、主要零件材料
零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
三、主要技術參數
?
型號 | 公稱壓力PN（MPa） | 強度試驗壓力（MPa） | 密封試驗壓力（MPa） | 適用 溫度 | 適用 介質 |
H76X-10 | 1.0 | 1.5 | 1.1 | ≤ | 清水、污水、海水 |
H76X-16 | 1.6 | 2.4 | 1.76 |
?
?
四、主要外形尺寸
?
?
公稱通徑DN(mm) | L(mm) | H(mm) | D（mm） | |
1.0MPa | 1.6MPa | |||
50 | 43 | 60 | 105 | 105 |
65 | 46 | 73 | 124 | 124 |
80 | 64 | 89 | 142 | 142 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
?
公稱通徑DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 350 127 356 438 444 400 140 418 489 495 450 152 457 540 555 500 152 526 594 616 600 178 626 695 734 700 229 672 810 804 800 241 778 916 910 900 241 878 1016 1010 1000 300 914 1124 1128 ? ? ? ? ?
