一、產品概述

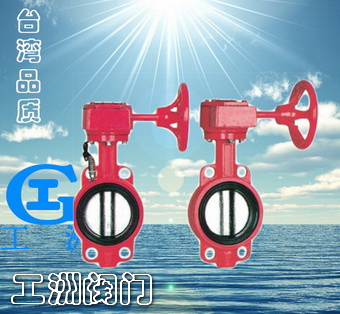

BWSC中線型對夾信號蝶閥是我廠引進國外先進技術而自行開發的中線型蝶閥，它具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

二、主要技術參數

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

三、主要零件材料

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

四、WBSX消防專用信號蝶閥主要外形連接尺寸　　　　　　　　 　　 　 　　　　　　　　　　　　　　　 　 單位:mm
