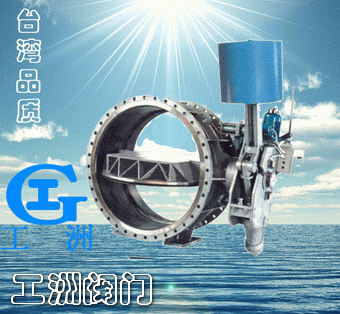

一、產品概述

本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統。本閥靠液壓驅動開啟，靠重錘勢能關閉，啟閉靈活可靠。該閥安裝載泵后，可代替閘閥、蝶閥和止回閥兩臺閥門。且流阻系數僅為上述兩臺閥木訥流阻系數的30%。因此，該類閥門為節能產品。關閉時，液控裝置分快關、慢關兩個階段：前60°為快關，后30°為慢關，根據工況不同，可調節快慢關時間和快、慢關切換角度，以防止發生較大水錘。該閥門還具有保壓功能：本蝶閥的液壓系統重設有蓄能器，蓄有壓力油，補充系統的泄漏，并可自動補壓。同時具有自動復位功能，當閥門開度降低（重錘下落）15°時，油泵啟動，自動復位。備用復位裝置，本蝶閥開啟后，當液壓系統中出現微量的內漏蓄能器補充，壓力降至一定值時，繼電器發令補壓，微防止壓力繼電器失靈，設有行程開關復位裝置，即在本閥開啟位置有保壓和保位雙位保護功能

二、主要技術參數

公稱壓力		公稱通經	適用介質		適用溫度
0.25～2.5MPa		500～2400mm	水		0～80℃

三、主要零部件材料

零件名稱	材料
閥體、蝶板	灰鑄鐵、球墨鑄鐵、碳鋼
密封圈	不銹鋼
	NBR
閥軸	不銹鋼
填料	NBR

四、采用標準

法蘭標準	GB/T 17241.6 、GB/T 9113、GB 2555
試驗標準	GB/T 13927
結構長度標準	GB 12221-89

五、HD7B41X液控止回閥主要外形連接尺寸 　　　　　　　　　　 　　　　 　 單位：mm
