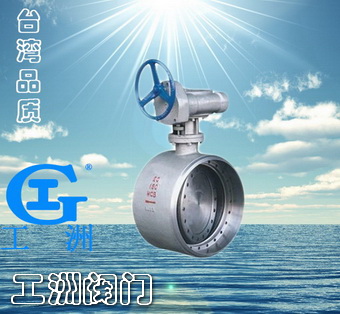

產品名稱：焊接式硬密封蝶閥產品型號：D363H/663H/963H/產品口徑：DN100～1200產品壓力：1.0MPa～4.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

一、產品概述

工洲引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業(yè)管道上，作調節(jié)流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、特點

１、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。

２、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。

３、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

三、主要技術參數

公稱通經DN（mm)	DN（100～1200）mm、in4～48
公稱壓力PN（MPa)	強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI150Lb磅級/PN25
焊接標準	GB12224、ANSIB16、25、DIN2559

四、主要零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

五、BYD363H/663H/963H/-10/16/25/40/C、P、R對悍式硬密封蝶閥連接尺寸

公稱通經		主要尺寸			公稱通經		主要尺寸
in	DN(mm)	L	H1	H	in	DN(mm)	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690
