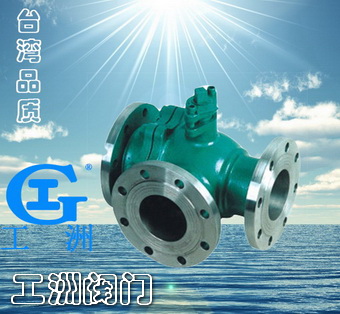

產品名稱：法蘭連接三通球閥產品型號：Q41F產品口徑：DN15-300產品壓力：0.6~6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、產品特點：
法蘭連接三通球閥,連接三通球閥,法蘭三通球閥產品特點①、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。②、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外一通道連通，靈活控制管路中介質的合流或分流。
二、主要零件材料：
零件名稱
材質
GB
ASTM
閥體、閥蓋
WCB
A216-WCB
密封圈
PTFE、對位聚苯
PTFE、對位聚苯
球體
1Cr18Ni9Ti
SS304
閥座、閥桿
2Cr13
A246-416
雙頭螺栓
35CrMoA
A193-B7

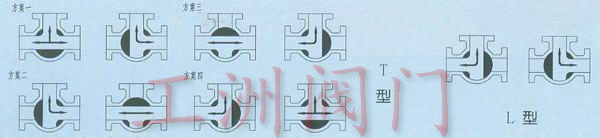

備注：三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況。選用兩面閥座L型結構（即Q44型）。流向B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B②和③兩種工況必須選用四閥認T型結構（即Q45型）。其余工況也可以先用四閥座結構，但在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《閥門的型號編制方法》填寰相應的要求代號。
三、主要性能范圍：
公稱壓力
試驗壓力（MPa）
殼體
高壓液密封
體壓氣密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4.0
6.0
4.4
CLASS150
3.0
2.2
適用工況
適用介質
水、油品、氣等非腐蝕和酸堿腐蝕介質
適用溫度
-28~350℃
應用規范
連接法蘭
JB79-59、GB9113、HG20592-97、ANSI B16.5
檢驗試驗
GB/T9092-99、API598
其余制造規范均按本廠標準；

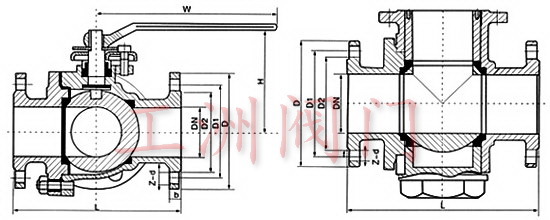

四、法蘭連接三通球閥國標連接尺寸和外形 PN1.6MPa ：
型號
公稱通徑DN（mm）
尺寸
L
L2
D
D1
D2
b
f
Z-d
H
W
Q44F-16C
（P）
（R）
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
220
65
260
130
180
145
120
16
3
4-18
193
240
80
280
140
195
160
135
20
3
8-18
217
270
100
320
160
215
180
155
20
3
8-18
245
350
125
380
190
245
210
185
22
3
8-18
282
500
150
440
220
280
240
210
24
3
8-23
319
600
200
550
260
335
295
265
26
3
12-23
380
1000
250
670
310
405
355
320
30
3
12-25
460
1400
300
720
370
460
410
375
30
3
12-25
520
1800
五、法蘭連接三通球閥美標連接尺寸和外形 150Lb ：
公稱通徑DN
尺寸
（in）
（mm）
L
D
D1
D2
b
f
Z-Φd
H
L0
1/2
15
140
89
60.5
35
10
1.6
4-Φ15
55
130
3/4
20
165
98
70
43
11
1.6
4-Φ15
55
130
1
25
165
108
79.5
51
12
1.6
4-Φ15
70
140
11/4
32
220
117
79
64
13
1.6
4-Φ15
75
180
11/2
40
250
127
98.5
73
15
1.6
4-Φ15
90
220
21/2
50
260
152
120.5
92
16
1.6
4-Φ19
104
260
2
65
320
178
139.5
105
18
1.6
4-Φ19
153
350
3
80
320
190
152.5
127
19
1.6
4-Φ19
187
400
4
100
370
229
190.5
157
24
1.6
8-Φ19
206
500
5
125
510
254
216
186
24
1.6
8-Φ22
252
600
6
150
510
279
241.5
216
26
1.6
8-Φ22
244
1000
8
200
580
373
298.5
270
29
1.6
8-Φ22
283
1300
10
250
670
406
362
324
31
1.6
12-Φ25
345
1600
12
300
720
483
432
381
32
1.6
12-Φ25
420
2100
